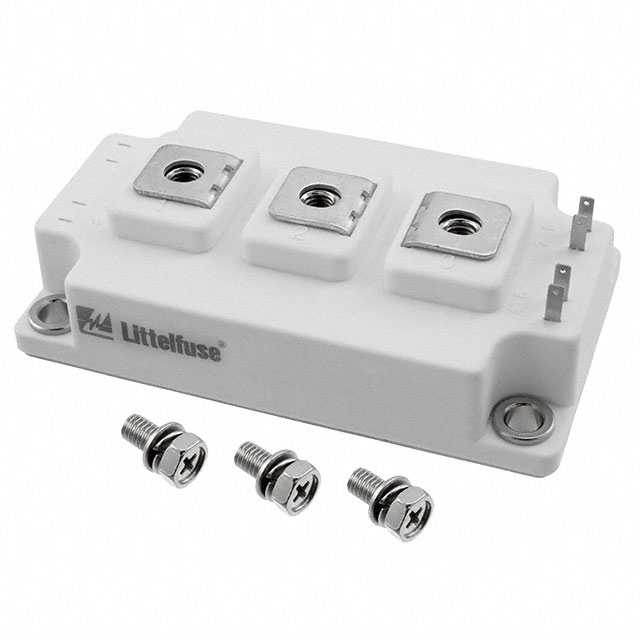

MG12300D-BN2MM
IGBT MODULE 1200V 480A 1450W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12300D
MG12300D-BN2MM Hakkında
MG12300D-BN2MM, Littelfuse tarafından üretilen 1200V/480A IGBT güç modülüdür. Half Bridge konfigürasyonuna sahip bu modül, D-3 paket standardında Chassis Mount montajla tasarlanmıştır. Maksimum çıkış gücü 1450W olan komponent, -40°C ile +125°C arasında çalışma sıcaklığında kullanılabilir. Vce(on) değeri 300A akımda 1.7V'dur. Endüstriyel uygulamalar, motor sürücüler, güç dönüştürücüler ve enerji yönetim sistemlerinde anahtarlama elemanı olarak kullanılır. Cies değeri 21nF @ 25V ile hızlı anahtarlama karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 480 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1450 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
