IGBT Transistörler - Modüller

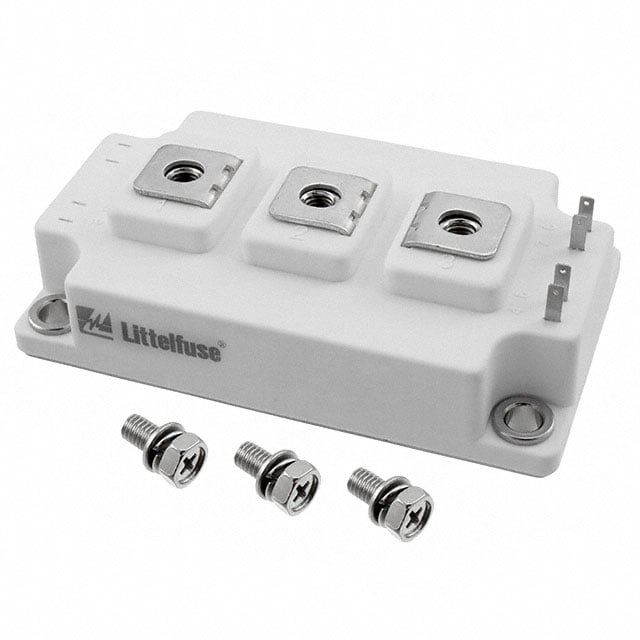

MG12300D-BA1MM
IGBT MODULE 1200V 450A 1800W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12300D
MG12300D-BA1MM Hakkında
MG12300D-BA1MM, Littelfuse tarafından üretilen 1200V 450A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. D3 paket türünde chassis mount olarak tasarlanan bu komponent, 1800W güç seviyesinde çalışmak üzere geliştirilmiştir. Vce(on) değeri 15V gate voltajında 300A akımda tipik olarak 1.9V'tur. Maksimum collector-emitter breakthrough voltajı 1200V, maksimum collector akımı 450A'dir. -40°C ile 150°C arasında çalışan bu modül, standart input türüne sahiptir ve 21.2 nF input kapasitansına sahiptir. Uygulamalar arasında motor kontrol sürücüleri, endüstriyel inverterler ve güç dönüştürücüler bulunur. Ürün şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 2 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1800 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 300A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
