IGBT Transistörler - Modüller

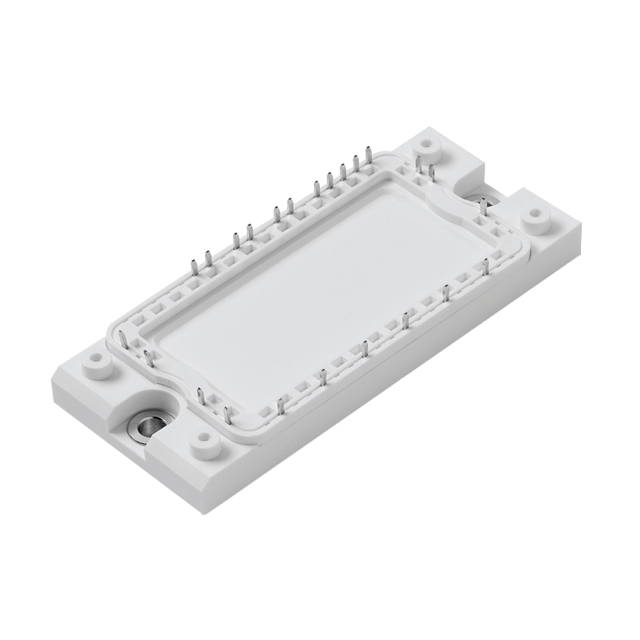

MG1225H-XN2MM
IGBT MOD 1200V 40A 147W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1225H
MG1225H-XN2MM Hakkında
MG1225H-XN2MM, Littelfuse tarafından üretilen 1200V/40A Trench Field Stop IGBT modülüdür. Üç fazlı invertör uygulamaları için tasarlanmış bu komponent, maksimum 147W güç kapasitesine sahiptir. Vce(on) değeri 25A'de 1.7V olup, entegre NTC termistör ile sıcaklık koruması sağlar. -40°C ile +125°C arasında çalışabilen modül, şasi montajı için uygun olup, endüstriyel sürücü, güç konvertörleri ve motor kontrol sistemlerinde kullanılır. Collector cutoff akımı 100µA ve input kapasitansı 1.81nF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.81 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 147 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
