IGBT Transistörler - Modüller

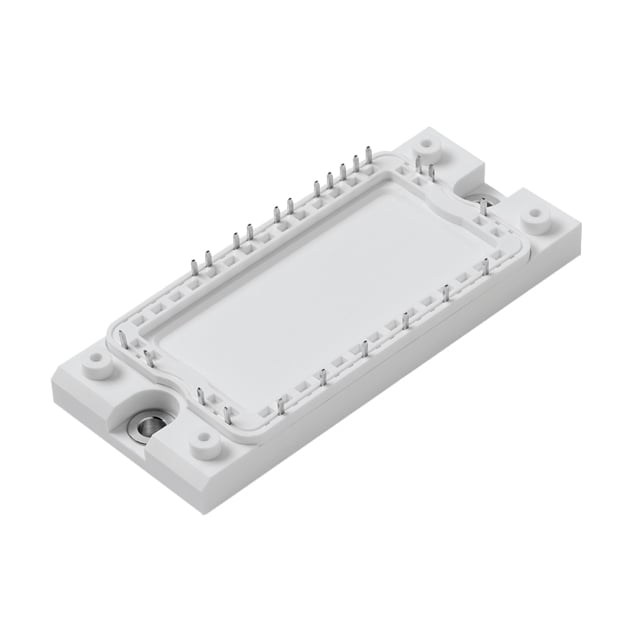

MG1225H-XBN2MM
IGBT MOD 1200V 25A 105W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1225H
MG1225H-XBN2MM Hakkında
MG1225H-XBN2MM, Littelfuse tarafından üretilen 1200V/25A IGBT modülüdür. Three Phase Inverter with Brake konfigürasyonu ile tasarlanmıştır. 105W maksimum güç kapasitesine sahip bu modül, üç fazlı köprü doğrultucuyla entegre edilmiş olup, endüstriyel sürücü uygulamaları, motor kontrol sistemleri ve güç dönüştürme devrelerinde kullanılır. NTC Thermistor ile sıcaklık izlemesi yapabilen komponent, -40°C ile 125°C çalışma sıcaklığı aralığında güvenilir performans sunar. Vce(on) değeri 1.7V @ 15V, 25A'dir. Chassis mount tipi kasa ile montajı sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 105 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
