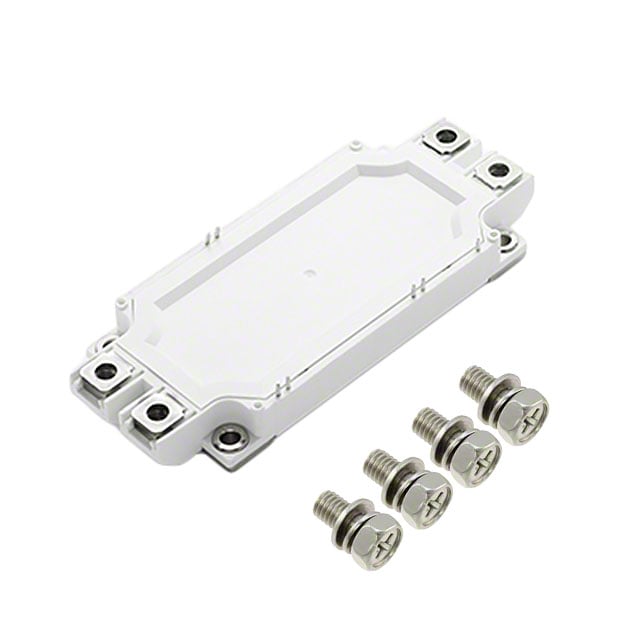

MG12225WB-BN2MM
IGBT MODULE 1200V 325A 1050W WB
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12225WB
MG12225WB-BN2MM Hakkında
MG12225WB-BN2MM, Littelfuse tarafından üretilen 1200V 325A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 1050W maksimum güç yönetimi kapabiliyetine sahiptir. Chassis mount tipi montajla endüstriyel uygulamalara entegre edilebilir. -40°C ile 125°C arasında çalışır ve dahili NTC termistör ile sıcaklık kontrolü sağlar. Vce(on) değeri 15V gate voltajında 225A akımda tipik 1.7V'tur. İnverter, motor kontrol, güç dönüştürücü ve enerji yönetimi sistemlerinde yaygın olarak kullanılır. Bileşen şu anda üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 325 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 16 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1050 W |
| Supplier Device Package | WB |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 225A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
