IGBT Transistörler - Modüller
MG12200D-BN2MM

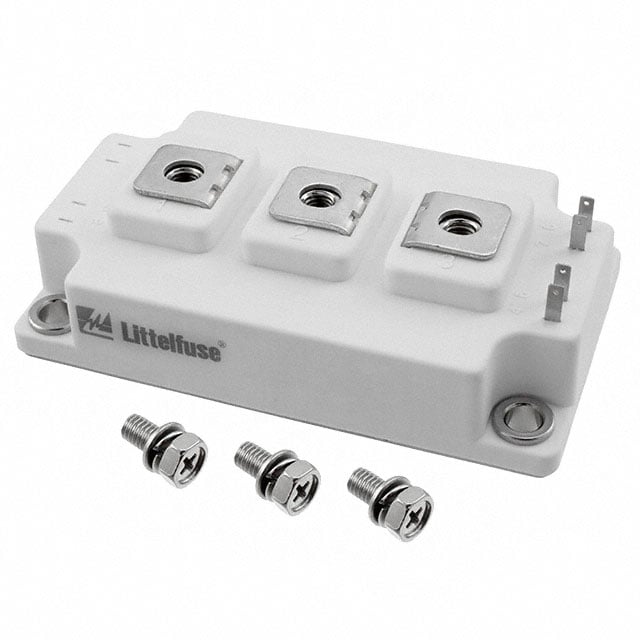

IGBT MODULE 1200V 290A 1050W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12200D
MG12200D-BN2MM Hakkında
MG12200D-BN2MM, Littelfuse tarafından üretilen 1200V/290A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonda tasarlanmış olup, Trench Field Stop IGBT teknolojisi kullanmaktadır. Maksimum 1050W güç yönetebilen bu modül, -40°C ile 125°C sıcaklık aralığında çalışır. Chassis mount tipi kasa ve D3 paket standardı ile sunulmaktadır. Vce(on) değeri 15V kapı gerilimi ve 200A kollektör akımında tipik 1.7V'tur. Input Capacitance (Cies) 25V'ta 14nF değerine sahiptir. Endüstriyel uygulamalar, motor sürücüleri, güç inverterleri ve AC/DC güç dönüştürme sistemlerinde kullanılmak üzere tasarlanmıştır. Parça eski üretim (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 290 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1050 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 200A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
