IGBT Transistörler - Modüller

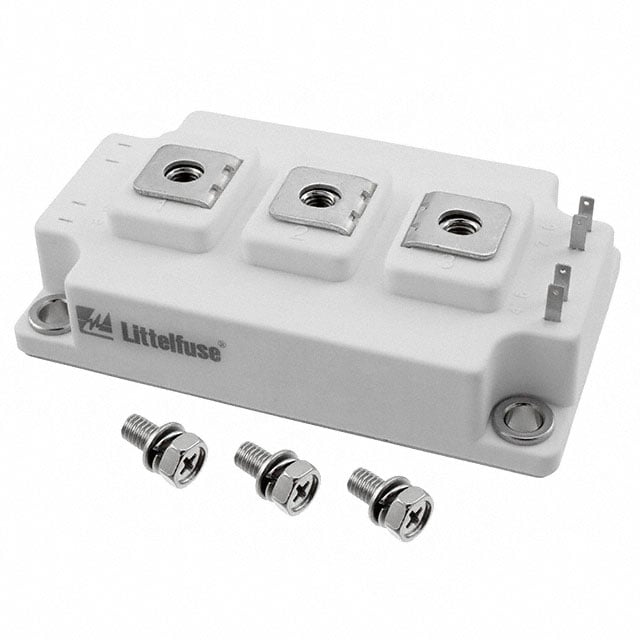

MG12200D-BA1MM
IGBT MODULE 1200V 300A 1400W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12200D
MG12200D-BA1MM Hakkında
MG12200D-BA1MM, Littelfuse tarafından üretilen 1200V 300A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, 1400W güç işlemesi kapasitesine sahiptir. Maksimum Vce(on) değeri 1.8V (@15V, 200A) ile yüksek voltaj uygulamalarında verimli çalışır. Geniş çalışma sıcaklık aralığı (-40°C ~ 150°C) sayesinde endüstriyel ve güç dönüştürme uygulamalarında kullanılır. Chassis Mount tipi montaj yapısı ile kompakt kurulum sağlar. D3 paket standardı ile düzenlenmiş olan modül, güç kaynakları, motor kontrol ve inverter devreleri gibi yüksek güç elektronik sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 14.9 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1400 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 200A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
