IGBT Transistörler - Modüller

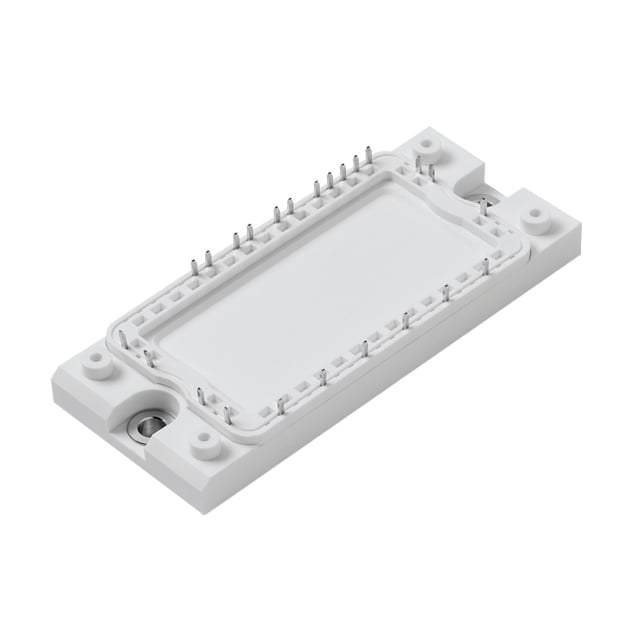

MG1215H-XBN2MM
IGBT MOD 1200V 25A 105W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1215H
MG1215H-XBN2MM Hakkında
MG1215H-XBN2MM, Littelfuse tarafından üretilen üç fazlı ters çevirici konfigürasyonunda IGBT modülüdür. 1200V dayanıklılık ve 25A collector akımı ile endüstriyel güç dönüştürme uygulamalarında kullanılır. Modül, three phase bridge rectifier girişi, fren fonksiyonu ve entegre NTC termistörü içerir. Maksimum 105W güç disipasyonuna sahip ve -40°C ile 125°C arasında çalışabilir. Chassis mount tipi yerleştirilmeye uygun olup, VCE(on) değeri 2.15V @ 15V, 15A koşullarında ölçülmüştür. Endüstriyel sürücü, UPS sistemleri ve motor kontrol devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 105 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
