IGBT Transistörler - Modüller

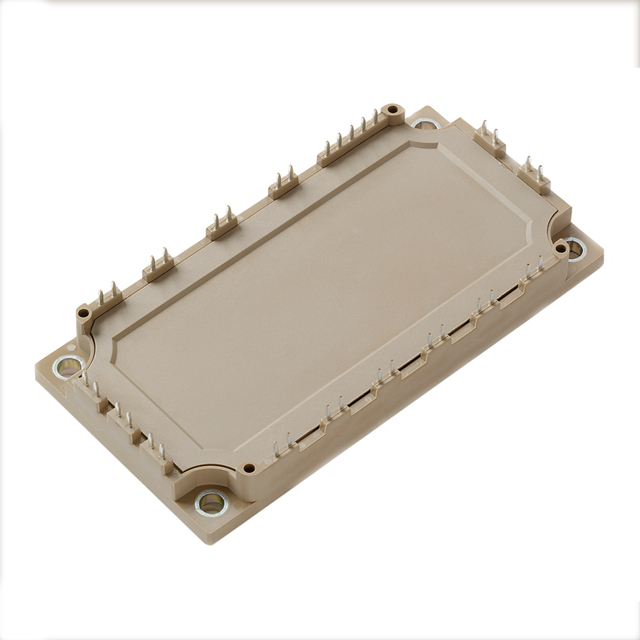

MG12150W-XN2MM
IGBT MOD 1200V 200A 625W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12150W
MG12150W-XN2MM Hakkında
MG12150W-XN2MM, Littelfuse tarafından üretilen 1200V/200A IGBT modülüdür. Üç fazlı inverter uygulamaları için tasarlanan bu komponent, Trench Field Stop IGBT teknolojisi kullanmaktadır. 625W güç kapasitesine sahip olan modül, chassis mount tipinde yapılandırılmış ve entegre NTC thermistor içermektedir. Vce(on) tipik değeri 15V gate voltajında 150A akımda 1.7V olarak belirlenmiştir. 1200V breakdown voltajı ve -40°C ile 125°C arasında çalışma sıcaklık aralığı ile endüstriyel sürücü, motor kontrol ve güç dönüşüm uygulamalarında kullanılmaya uygundur. Düşük input kapasitansi (10.5nF @ 25V) hızlı anahtarlama performansı sağlamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 625 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 150A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
