IGBT Transistörler - Modüller

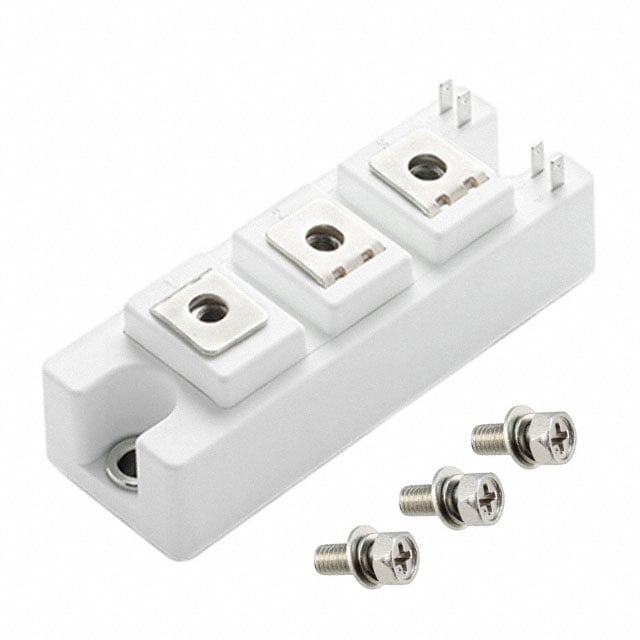

MG12150S-BN2MM
IGBT MODULE 1200V 200A 625W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12150S
MG12150S-BN2MM Hakkında
Littelfuse MG12150S-BN2MM, 1200V 200A kapasitesine sahip Half Bridge konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisi kullanarak tasarlanan bu modül, yüksek güç uygulamalarında anahtarlama fonksiyonu gerçekleştirir. 625W maksimum güç dağıtımı ile AC/DC dönüştürücüler, frekans inverterler, endüstriyel motor kontrol uygulamaları ve güç yönetim sistemlerinde kullanılır. Vce(on) tipiği 1.7V (@15V, 150A) ile iletim kayıpları minimize edilmiştir. -40°C ile 125°C arasında çalışan modül, şasi montajı için S-3 paketinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 10.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 625 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 150A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
