IGBT Transistörler - Modüller

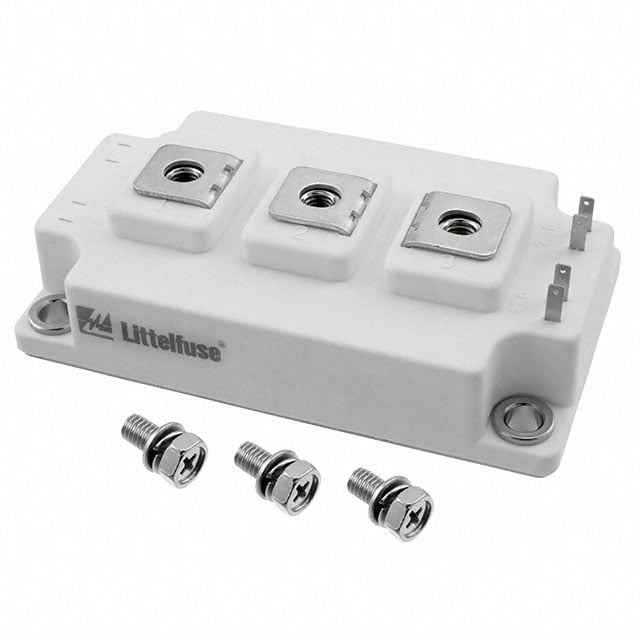

MG12150D-BA1MM
IGBT MODULE 1200V 210A 1100W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12150D
MG12150D-BA1MM Hakkında
MG12150D-BA1MM, Littelfuse tarafından üretilen 1200V/210A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, 1100W güç yönetimi için kullanılmaktadır. Maksimum Vce(on) değeri 1.8V @ 15V, 150A şartlarında ölçülmüştür. -40°C ile +150°C arasında çalışabilir. Chassis mount tipi konnektöre sahip D3 paketinde sunulan bu bileşen, endüstriyel güç elektronikleri, motor sürücüleri ve invertör uygulamalarında kullanılır. Input Capacitance değeri 11 nF @ 25V'dir. Not: Bu ürün üretimi durdurulmuş (Obsolete) olup, yeni tasarımlar için alternatif ürünler incelenmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 210 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 11 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1100 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 150A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
