IGBT Transistörler - Modüller

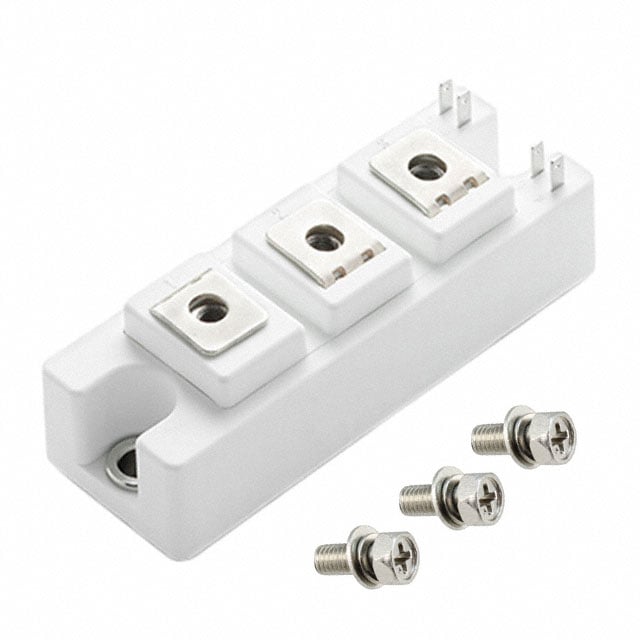

MG12105S-BA1MM
IGBT MODULE 1200V 150A 690W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12105S
MG12105S-BA1MM Hakkında
MG12105S-BA1MM, Littelfuse tarafından üretilen 1200V 1200V/150A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. S-3 paket tipi ile Chassis Mount montajını destekleyen bu komponent, maksimum 690W güç yönetimi kapasitesine sahiptir. Vce(on) değeri 1.8V (15V/100A)'dir. Operating temperature aralığı -40°C ile +150°C arasında değişmektedir. Input Capacitance değeri 7.43 nF @ 25V olarak belirtilmiştir. Yüksek voltaj anahtarlama uygulamalarında, endüstriyel kontrol sistemlerinde ve güç dönüştürücü devrelerinde kullanılmaktadır. Bileşen, harita yapılı çok hızlı anahtarlama hızları ve düşük ön kapasitans değerleriyle karakterize edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.43 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 690 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 100A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
