IGBT Transistörler - Modüller

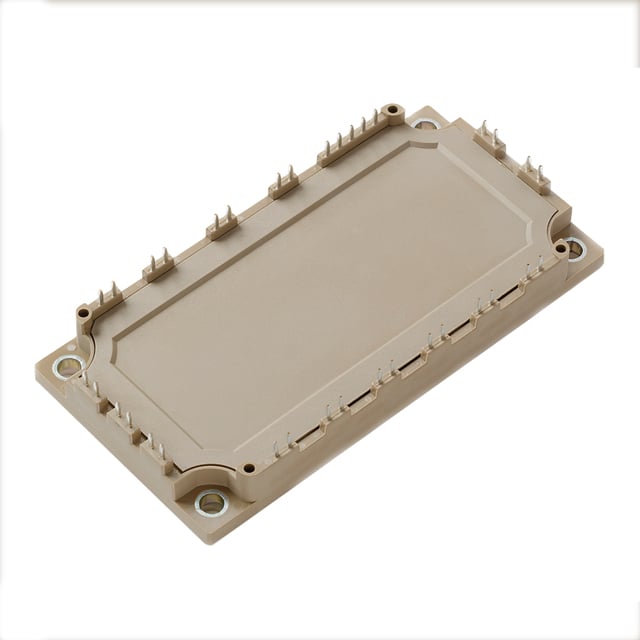

MG12100W-XN2MM
IGBT MOD 1200V 140A 450W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12100W
MG12100W-XN2MM Hakkında
Littelfuse MG12100W-XN2MM, üç fazlı invertör uygulamaları için tasarlanmış 1200V IGBT modülüdür. Trench Field Stop teknolojisi ile üretilen bu modül, 140A maksimum kolektör akımında 450W güç dağıtabilir. -40°C ile 125°C arasında çalışan modül, chassis mount montajı destekler ve entegre NTC thermistor barındırır. 1.7V tipik Vce(on) değeri ile düşük iletim kayıpları sağlar. Standart giriş sinyali seviyeleriyle uyumlu olan komponent, kontrol ve dönüştürme elektrik devreleri, endüstriyel sürücüler ve güç invertörleri gibi uygulamalarda kullanılır. Modül konfigürasyonu, üç fazlı sistemlerde tam köprü veya yarı köprü düzenlemelere elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 450 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 100A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
