IGBT Transistörler - Modüller

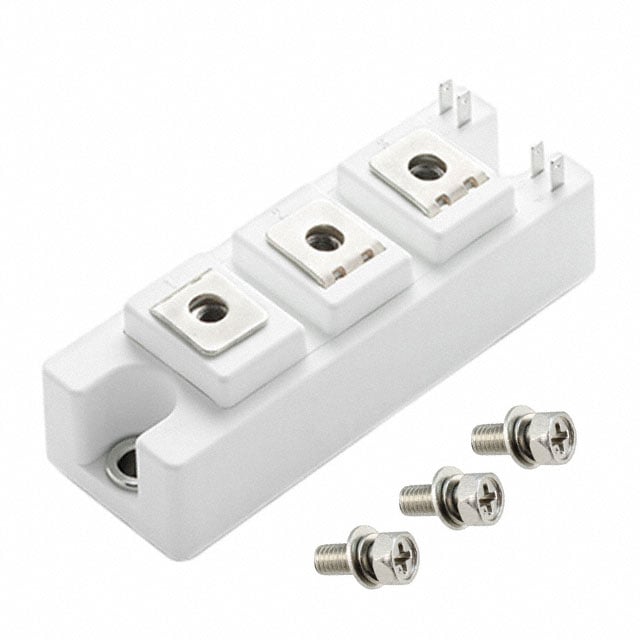

MG12100S-BN2MM
IGBT MODULE 1200V 140A 450W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12100S
MG12100S-BN2MM Hakkında
MG12100S-BN2MM, Littelfuse tarafından üretilen 1200V 140A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olan bu bileşen, Trench Field Stop IGBT teknolojisini kullanan yüksek güç anahtarlama uygulamalarında kullanılır. Maksimum 450W güç kapasitesi ile endüstriyel sürücüler, motor kontrol sistemleri ve güç dönüştürme uygulamalarında yer alır. -40°C ile 125°C (TJ) arasında çalışan modül, S-3 chassis mount paketinde sunulmaktadır. 1.7V tipik Vce(on) değeri ve düşük 7.1nF input kapasitansı ile verimli switching performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 7.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 450 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 100A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
