MG12100D-BA1MM

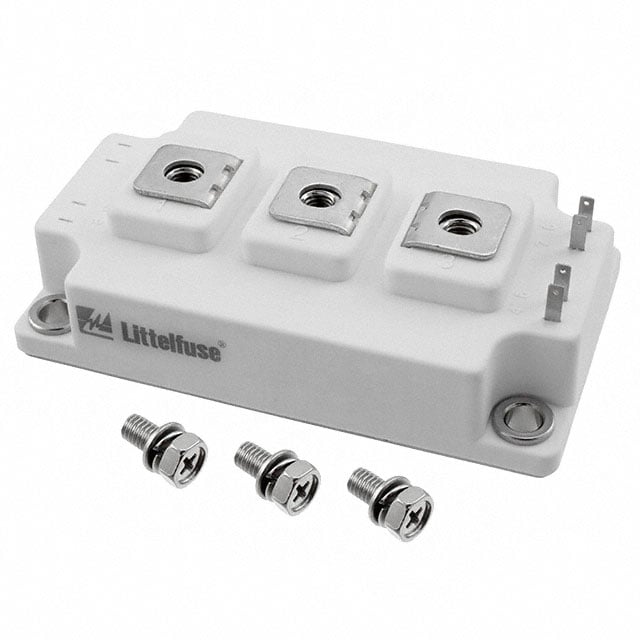

IGBT MODULE 1200V 160A 1000W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12100D
MG12100D-BA1MM Hakkında
MG12100D-BA1MM, Littelfuse tarafından üretilen 1200V/160A Half Bridge konfigürasyonlu IGBT modülüdür. Maksimum 1000W güç kapasitesi ile tasarlanmış bu komponent, Vce(on) değeri tipik olarak 1.8V @ 15V, 100A şartlarında belirtilmiştir. D3 paket tipinde sunulan modül, chassis mount montajına uygundur. -40°C ile +150°C (TJ) arasında çalışan bu IGBT modülü, endüstriyel uygulamalar, güç dönüştürücüler, motor kontrolü ve switched-mode güç kaynakları gibi yüksek voltaj ve yüksek akım gerektiren sistemlerde kullanılır. Input Capacitance değeri 8.58 nF @ 25V olup, collector cutoff akımı maksimum 1 mA'dir. Standard input konfigürasyonuyla entegre edilir ve NTC thermistor içermez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 8.58 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1000 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 100A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
