IGBT Transistörler - Modüller

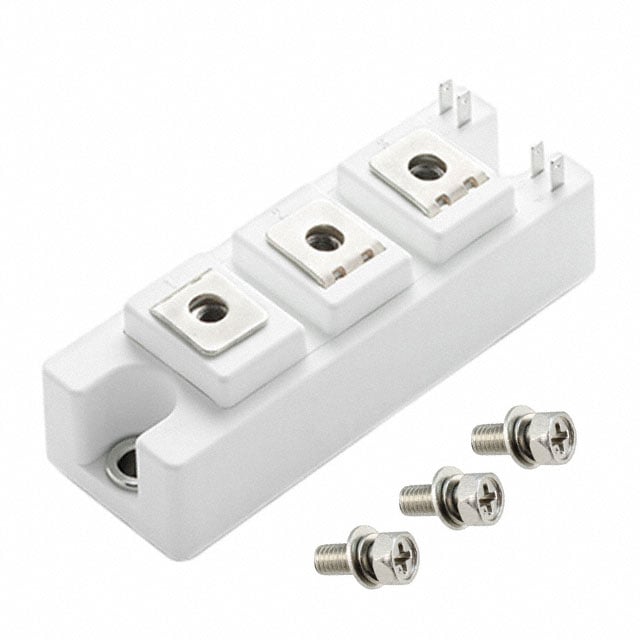

MG0675S-BN4MM
IGBT MODULE 600V 75A 250W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG0675S
MG0675S-BN4MM Hakkında
MG0675S-BN4MM, Littelfuse tarafından üretilen 600V 75A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu modül, maksimum 250W güç yönetimine uygun bir çözümdür. S-3 paket tipinde chassis mount olarak monte edilir. Vce(on) değeri 15V gate voltajında 75A akımda 1.9V olup, collector-emitter breakdown voltajı 600V'tur. -40°C ile 150°C arası çalışma sıcaklık aralığında güvenilir performans sağlar. Endüstriyel uygulamalarda, motor kontrol sistemlerinde, güç dönüştürme devrelerinde ve inverter tasarımlarında kullanılır. 4.6nF input kapasitansı (25V'de) hızlı anahtarlama özelliği sağlar. Standart giriş konfigürasyonu ile çeşitli sistemlere entegrasyonu kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
