IGBT Transistörler - Modüller

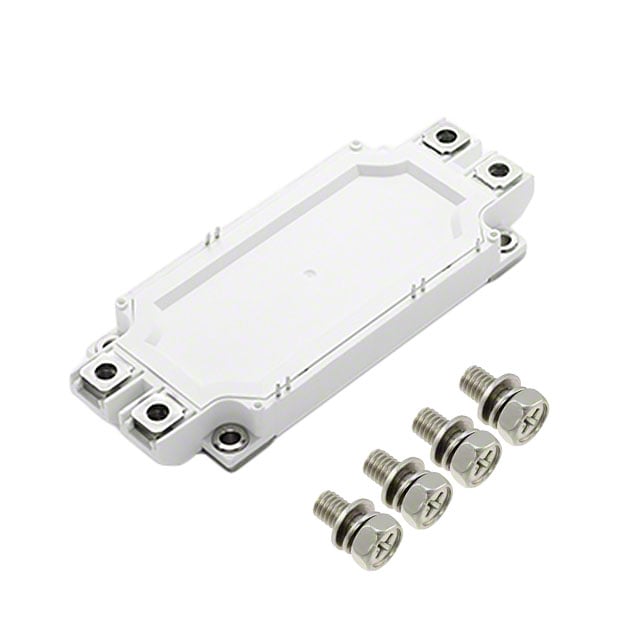

MG06600WB-BN4MM
IGBT MOD 600V 600A 1500W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06600WB
MG06600WB-BN4MM Hakkında
MG06600WB-BN4MM, Littelfuse tarafından üretilen 600V 600A kapasiteli IGBT transistör modülüdür. Half Bridge konfigürasyonunda tasarlanmış bu komponent, maksimum 1500W güç yönetiminde kullanılır. Chassis Mount tipinde monte edilir ve NTC termistor ile sıcaklık kontrolü sağlanır. -40°C ile +150°C arasında güvenli çalışır. Vce(on) değeri 15V gate voltajında 1.45V olup 600A'de 1.45V düşüş gösterir. 600V collector-emitter breakdown voltajı ile güç dönüştürücüleri, motor sürücüleri ve endüstriyel invertörler gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 700 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 39 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.45V @ 15V, 600A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
