IGBT Transistörler - Modüller
MG06400D-BN4MM
IGBT MODULE 600V 400A 1250W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06400D
MG06400D-BN4MM Hakkında

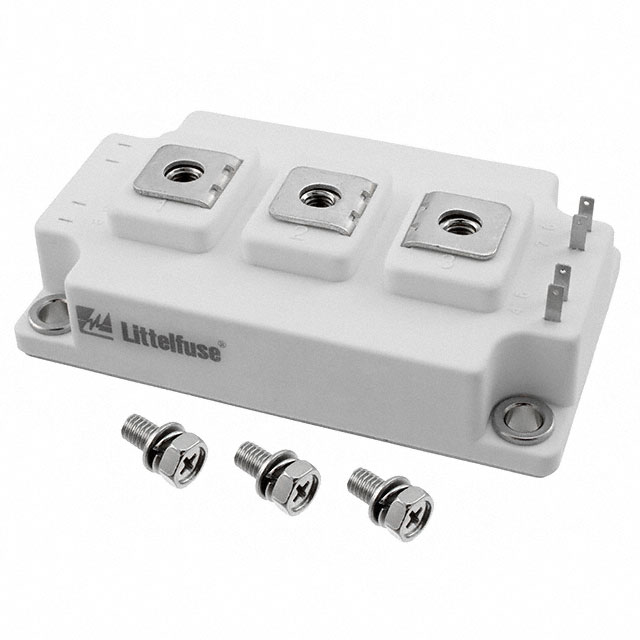

MG06400D-BN4MM, Littelfuse tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 600V Collector-Emitter breakdown voltajı ile 400A nominal akım kapasitesine sahiptir. D-3 chassis mount paketi içinde 1250W maksimum güç dağıtılabilir. Vce(on) tipikal değeri 15V gate voltajında 400A akımda 1.45V olarak belirtilmiştir. -40°C ile +150°C sıcaklık aralığında çalışabilir. Endüstriyel uygulamalar, motor kontrol, güç dönüştürme ve inverter tasarımlarında kullanılan yüksek akımlı IGBT modülüdür. Ürün şu anda üretim dışı konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 500 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 26 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1250 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.45V @ 15V, 400A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
