IGBT Transistörler - Modüller

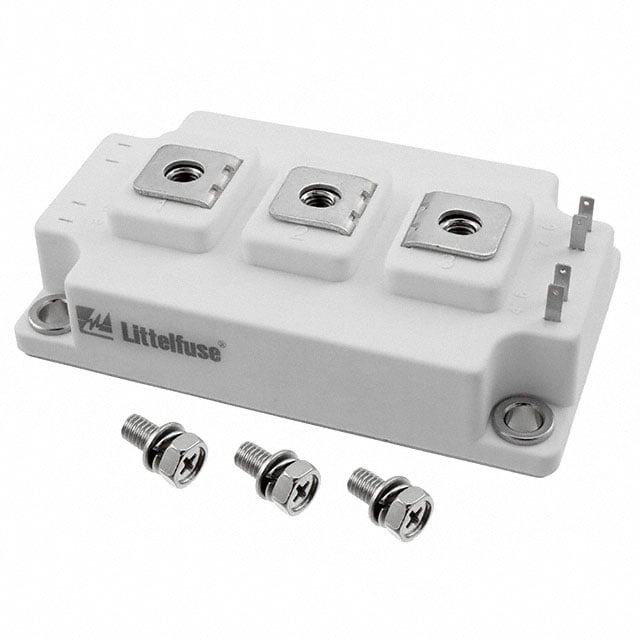

MG06400D-BN1MM
IGBT MODULE 600V 460A 1400W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06400D
MG06400D-BN1MM Hakkında
MG06400D-BN1MM, Littelfuse tarafından üretilen 600V/460A IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, maksimum 1400W güç yönetebilir. Chassis Mount tipi pakajlandırma ile D-3 Module standardında sunulmaktadır. Vce(on) değeri 15V gate voltajında 400A akımda 2.45V olup, 600V collector-emitter breakdown voltajı ile yüksek voltaj uygulamalarında kullanılabilir. Input Capacitance değeri 25V'de 18nF'dir. Endüstriyel motor kontrol, güç dönüştürme ve inverter uygulamalarında tercih edilir. Ürün obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 460 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 18 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1400 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 2.45V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
