IGBT Transistörler - Modüller
MG06300D-BN4MM

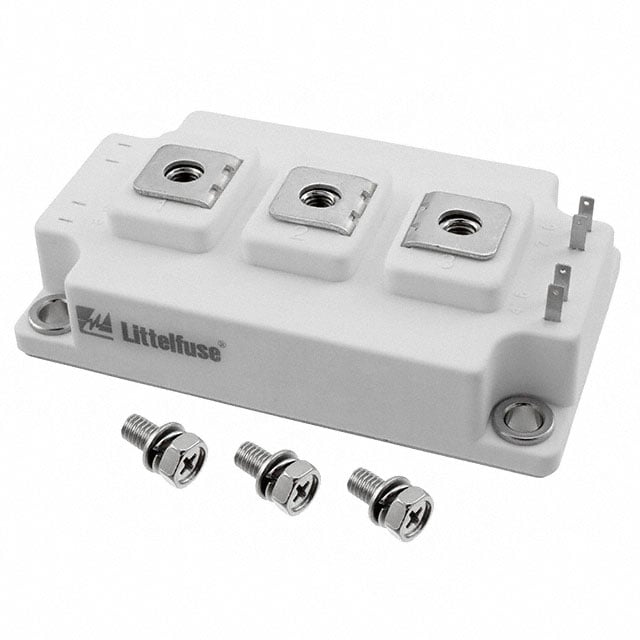

IGBT MODULE 600V 300A 940W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06300D
MG06300D-BN4MM Hakkında
MG06300D-BN4MM, Littelfuse tarafından üretilen 600V 300A gücündeki Half Bridge konfigürasyonlu IGBT modülüdür. D3 paket tipiyle sunulan bu bileşen, 940W maksimum güç kapasitesi ile endüstriyel güç dönüştürme uygulamalarında kullanılır. 400A maksimum kolektör akımı ve 1.45V (15V, 300A'da) on-state voltajı ile verimli anahtarlama performansı sunar. -40°C ile +150°C arasında çalışma sıcaklık aralığına sahip olan modül, invertörler, motor sürücüleri ve AC/DC dönüştürücüler gibi yüksek güçlü elektronik sistemlerde uygulanır. Şasi montajı için tasarlanmış ve 19nF (25V'de) input kapasitansı ile hızlı anahtarlama özellikleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 19 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 940 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.45V @ 15V, 300A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
