IGBT Transistörler - Modüller

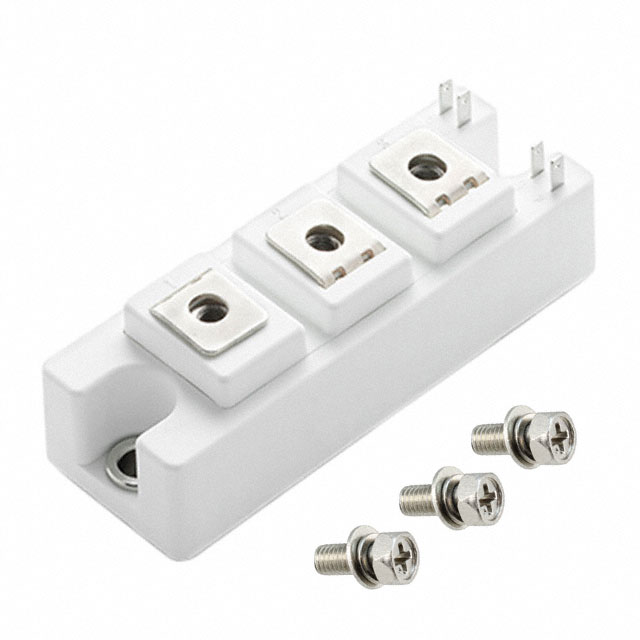

MG06200S-BN4MM
IGBT MODULE 600V 200A 600W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06200S
MG06200S-BN4MM Hakkında
MG06200S-BN4MM, Littelfuse tarafından üretilen 600V 200A kapasiteli IGBT modülü olup Half Bridge konfigürasyonunda tasarlanmıştır. S-3 paketi içinde sunulan bu komponent, maksimum 600W güç seviyesinde çalışabilmektedir. Vce(on) değeri 15V gate voltajında ve 200A akımda tipik olarak 1.45V'tur. -40°C ile 150°C (TJ) çalışma sıcaklığı aralığında kullanıma uygundur. Chassis mount tipi sabitlenmesiyle endüstriyel uygulamalarda, inverter devrelerde, güç dönüştürücülerde ve motor kontrol sistemlerinde yaygın olarak kullanılmaktadır. Cihaz şu anda Obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 300 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 13 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 600 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.45V @ 15V, 200A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
