IGBT Transistörler - Modüller

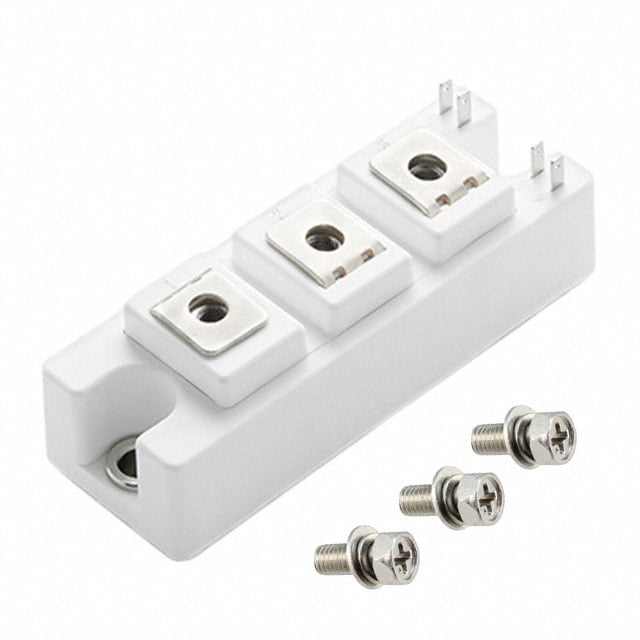

MG06150S-BN4MM
IGBT MODULE 600V 150A 500W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06150S
MG06150S-BN4MM Hakkında
MG06150S-BN4MM, Littelfuse tarafından üretilen 600V 150A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, maksimum 500W güç yönetiminde kullanılır. Vce(on) değeri 15V Gate voltajında 1.45V olup, Collector-Emitter arasında 600V yüksek gerilim dayanımına sahiptir. Maksimum 225A Collector akımı ile tasarlanan modül, -40°C ile 150°C arasında güvenli şekilde çalışabilir. Chassis Mount tipinde S-3 paket formatında sunulan bu IGBT modülü, endüstriyel motor kontrol, güç dönüştürücü uygulamaları ve anahtarlama devreleri için uygun bir çözümdür. Input Capacitance (Cies) değeri 25V'de 9.3nF'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 225 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.45V @ 15V, 150A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
