IGBT Transistörler - Modüller

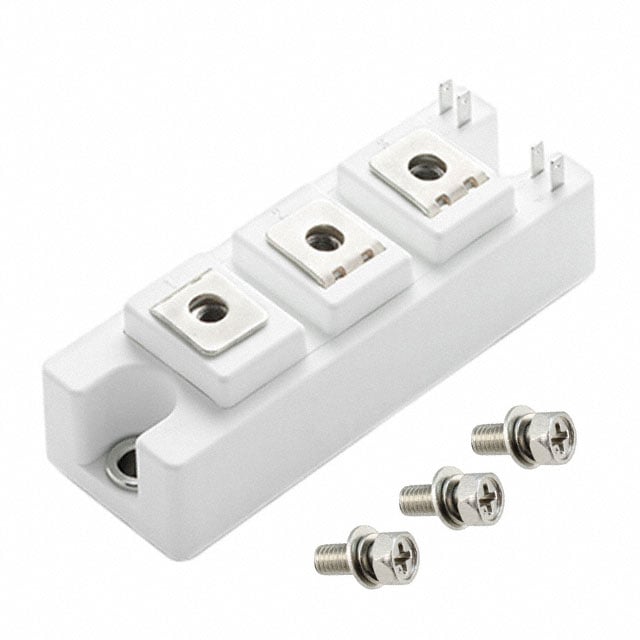

MG06100S-BR1MM
IGBT MODULE 600V 150A 625W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06100S
MG06100S-BR1MM Hakkında
MG06100S-BR1MM, Littelfuse tarafından üretilen 600V 150A kapasiteli Half Bridge IGBT modülüdür. S3 paket tipi ile sunulan bu komponent, 625W maksimum güç seviyesinde çalışabilir. Vce(on) değeri 1.9V (15V, 100A tipik koşullarda) olarak belirtilmiştir. -40°C ile 150°C (TJ) arasında güvenli bir şekilde çalışabilir. Chassis mount montaj tipi ile endüstriyel uygulamalarda kullanılır. 500 µA maksimum collector cutoff akımı ve 5.3nF input kapasitansı (25V'de) ile düşük kaçak akım özelliğine sahiptir. Motor kontrol, güç kaynakları ve invertör uygulamalarında tercih edilen bir çözümdür. Komponent obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 625 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
