IGBT Transistörler - Modüller

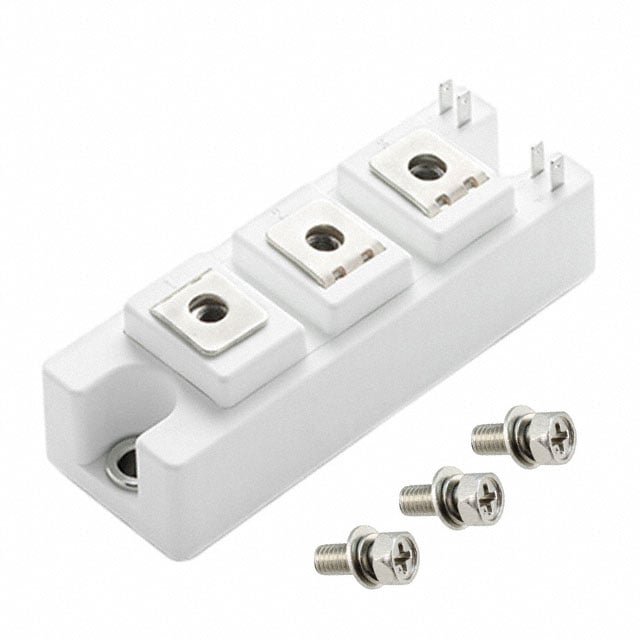

MG06100S-BN4MM
IGBT MODULE 600V 100A 330W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG06100S
MG06100S-BN4MM Hakkında
MG06100S-BN4MM, Littelfuse tarafından üretilen 600V/100A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, maksimum 330W güç işleme kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 100A kollektör akımında 1.9V'tur. Chassis mount tipi kasa ile sabit montaja uygun olup, -40°C ile +150°C junction sıcaklık aralığında çalışabilir. S-3 standart modül paketinde sunulan bu bileşen, endüstriyel sürücü devrelerinde, inverter uygulamalarında ve yüksek frekanslı anahtarlama sistemlerinde kullanılmaktadır. Maksimum drenaj-kaynak kapasitesi 6.2nF @ 25V olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 125 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 330 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
