Diyotlar - Doğrultucular - Tekil

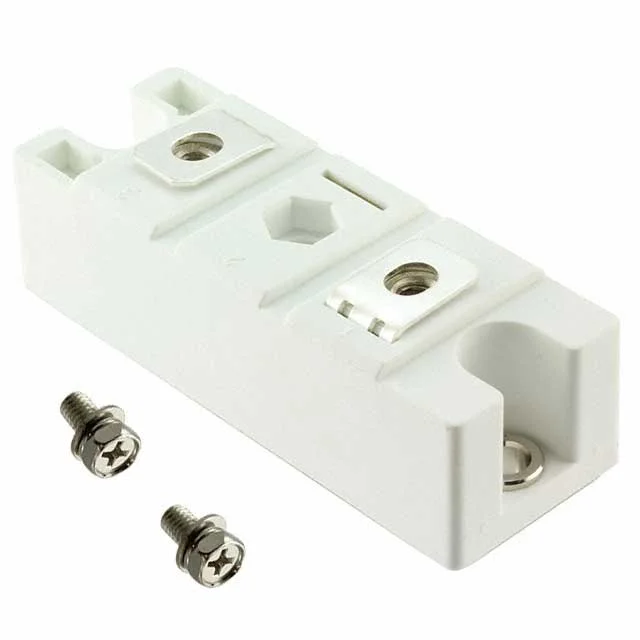

MF300U12F2-BP
DIODE GEN PURP 1.2KV 300A F2
- Paket/Kılıf
- F2 Module
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MF300U12F2
MF300U12F2-BP Hakkında
MF300U12F2-BP, Micro Commercial Components tarafından üretilen 1.2kV 300A kapasiteli bir genel amaçlı doğrultucu diyottur. Fast recovery tipinde tasarlanmış bu bileşen, 150 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Ortalama doğrultulmuş akım (Io) 300A olup, maksimum forward voltajı 1.8V @ 300A'dır. F2 modül paketinde sunulan bu diyot, -40°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sunar. Endüstriyel güç kaynakları, UPS sistemleri, inverter devreleri ve yüksek akım doğrultma uygulamalarında yaygın olarak tercih edilir. Chassis mount tipi montajıyla pratik kurulum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 5 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F2 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 150 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
