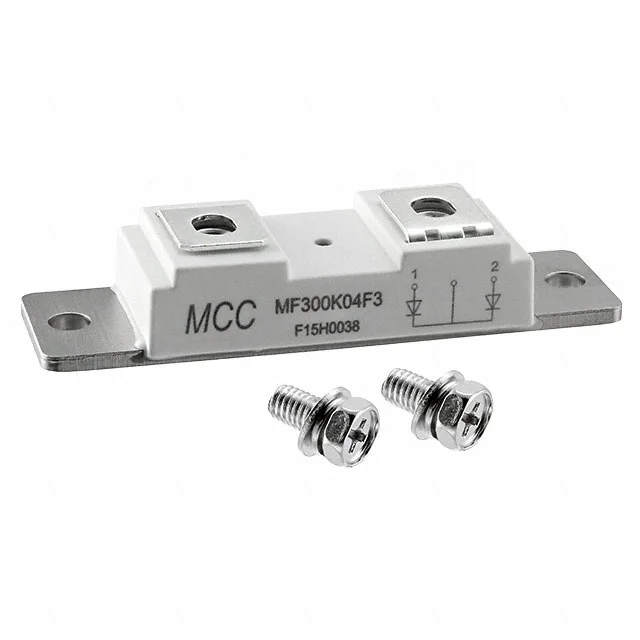

MF300K04F3-BP
DIODE MODULE GP 400V 150A F3
- Paket/Kılıf
- F3 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MF300K04F3
MF300K04F3-BP Hakkında
MF300K04F3-BP, Micro Commercial Components tarafından üretilen 400V 150A kapasiteli fast recovery diyot modülüdür. Ortak anot konfigürasyonlu 1 pair diyot içeren bu modül, AC/DC konversiyon ve doğrultma uygulamalarında kullanılır. 90 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. Chassis mount F3 pakette sunulan komponent, -40°C ile 150°C arasında çalışabilir. 1.05V forward voltage ve 500µA reverse leakage karakteristikleriyle güç kaynakları, invertörler ve endüstriyel doğrulttucu devrelerinde tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 150A |
| Current - Reverse Leakage @ Vr | 500 µA @ 400 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F3 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 90 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F3 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.05 V @ 150 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
