Diyotlar - Doğrultucular - Diziler

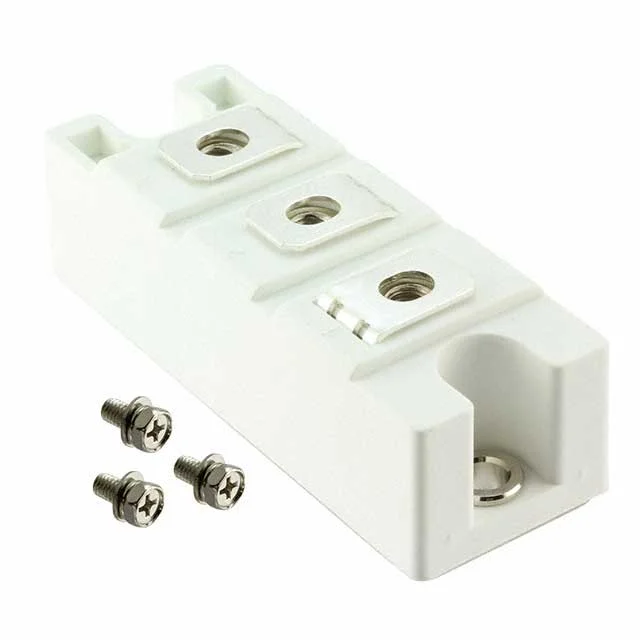

MF300C12F2-BP
DIODE MODULE GP 1200V 300A F2
- Paket/Kılıf
- F2 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MF300C12F2
MF300C12F2-BP Hakkında
MF300C12F2-BP, Micro Commercial Components tarafından üretilen high-current fast recovery diyot modülüdür. 1200V DC reverse voltaj ve 300A ortalama doğrultulmuş akım kapasitesi ile güç elektronikleri uygulamalarında kullanılır. Common cathode konfigürasyonlu 1 pair diyot içerir. 135 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. Chassis mount F2 paket tipi ile endüstriyel ve ticari güç dönüştürücü, invertör ve tesis kontrolü sistemlerinde yer alır. -40°C ile 150°C junction sıcaklık aralığında çalışır. 3V forward voltage @ 300A ile tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 300A |
| Current - Reverse Leakage @ Vr | 1 mA @ 1200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F2 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 135 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F2 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 300 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
