Diyotlar - Doğrultucular - Diziler

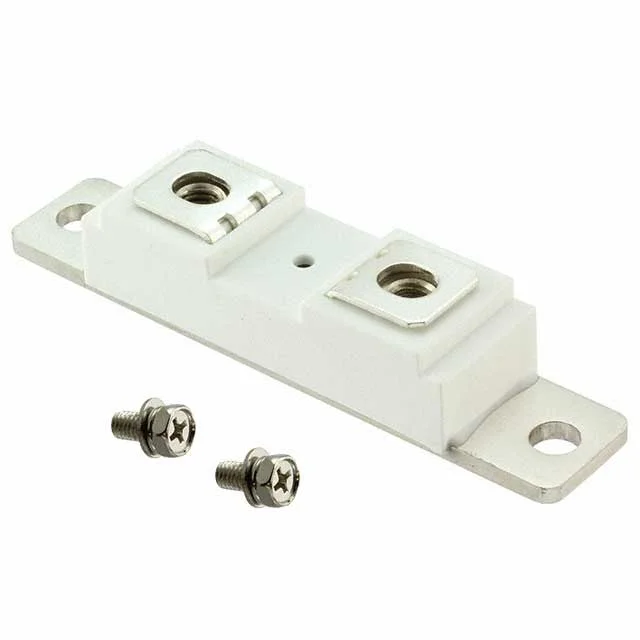

MF200K06F4-BP
DIODE MODULE GP 600V 100A F4
- Paket/Kılıf
- F4 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MF200K06F4
MF200K06F4-BP Hakkında
MF200K06F4-BP, Micro Commercial Components tarafından üretilen 600V 100A kapasiteli güç diyot modülüdür. F4 paket formatında chassis mount olarak tasarlanmış bu komponent, standart tipteki diyot işlevini yerine getirmektedir. 1 Pair Common Anode konfigürasyonuna sahip olan modül, ortalama doğrultulmuş akım değeri olarak diode başına 100A sağlamaktadır. Maksimum ters gerilim 600V, ileriye doğru gerilim düşüşü 100A'de 1.15V olarak belirtilmiştir. 105ns reverse recovery time ve 500ns'nin altında hızlı iyileşme özelliğine sahiptir. -40°C ile +150°C arasındaki çalışma sıcaklık aralığında kullanılabilir. Ters akım kaçağı 600V'de 500µA'dir. Endüstriyel doğrultma uygulamaları, AC-DC dönüştürücüler ve güç kaynakları gibi yüksek akım gerektiren devrelerde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 500 µA @ 600 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F4 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 105 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F4 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
