Diyotlar - Doğrultucular - Diziler

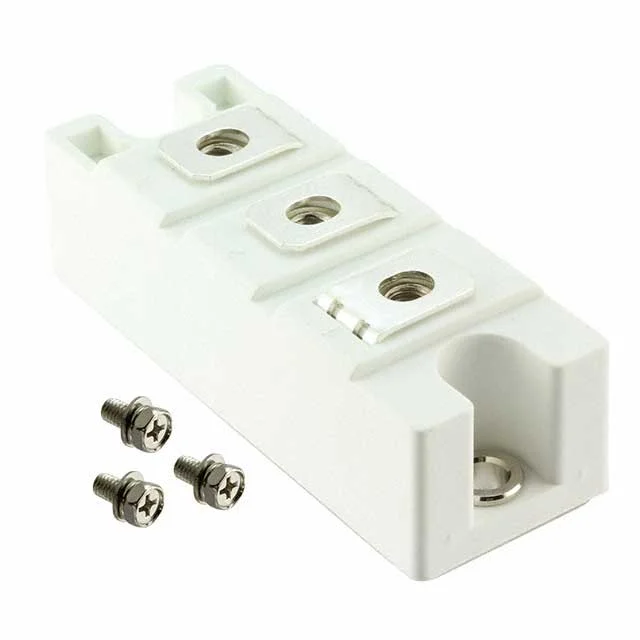

MF200K06F2-BP
DIODE MODULE GP 600V 200A F2
- Paket/Kılıf
- F2 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MF200K06F2
MF200K06F2-BP Hakkında
MF200K06F2-BP, Micro Commercial Components tarafından üretilen 600V 200A kapasiteli güç diyot modülüdür. Fast recovery özelliğine sahip bu doğrultma diyotu, seri bağlı çift diyot konfigürasyonunda tasarlanmıştır. 1.6V forward voltage ve 500µA reverse leakage karakteristiğiyle endüstriyel AC/DC konverter uygulamalarında, kaynak tasarımlarında ve güç elektroniği devrelerinde kullanılır. -40°C ile 150°C arasında çalışabilen F2 modül paketlemesi, chassis mount montajı destekler. 140ns reverse recovery time ile hızlı anahtarlama işlemlerine uygun olan bu komponent, stabilize edilmiş güç kaynakları ve motor kontrol sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 500 µA @ 600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F2 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 140 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F2 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
