Diyotlar - Doğrultucular - Diziler

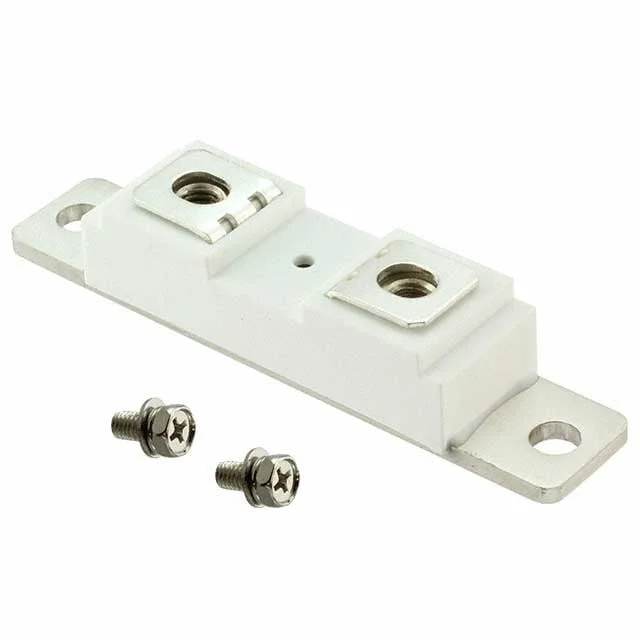

MF200K04F4-BP
DIODE MODULE GP 400V 100A F4
- Paket/Kılıf
- F4 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MF200K04F4
MF200K04F4-BP Hakkında
MF200K04F4-BP, Micro Commercial Components tarafından üretilen 400V 100A kapasiteli fast recovery diyot modülüdür. Common anode konfigürasyonunda 1 pair diyot içeren bu komponent, F4 kasa tipinde chassis mount yapısıyla tasarlanmıştır. 95 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. -40°C ile 150°C arasında çalışabilen bu modül, AC/DC dönüştürücüler, güç kaynakları ve endüstriyel doğrultulama devreleri gibi uygulamalarda tercih edilir. 100A ortalama düzeltilmiş akım kapasitesi ve maksimum 1.35V forward gerilim ile verimli enerji dönüşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 100A |
| Current - Reverse Leakage @ Vr | 500 µA @ 400 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | F4 Module |
| Part Status | Active |
| Reverse Recovery Time (trr) | 95 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | F4 |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 100 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
