Diyotlar - Doğrultucular - Diziler
MEK250-12DA

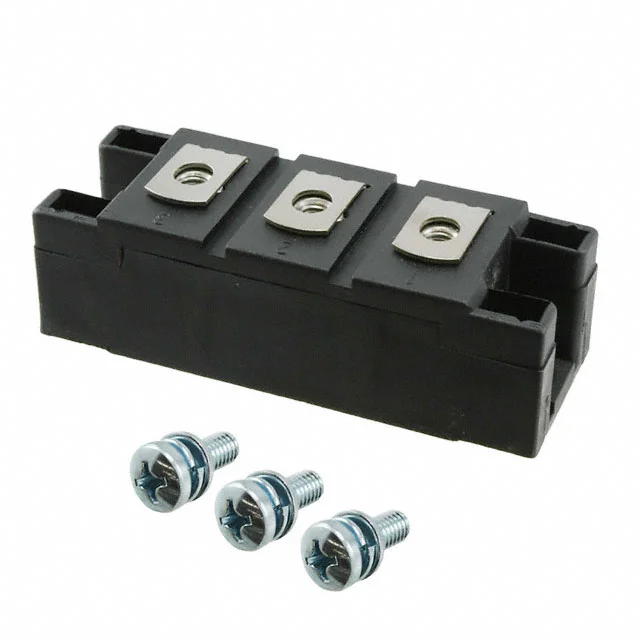

DIODE MODULE 1.2KV 260A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MEK250-12DA
MEK250-12DA Hakkında
Littelfuse MEK250-12DA, 1200V ters voltaj kapasitesine sahip 260A ortalama doğrultulmuş akım kapasiteli bir diyot modülüdür. Y4-M6 kasa tipi ile chassis mount edilir ve 1 adet pair common cathode konfigürasyonunda düzenlenmiştir. Standard diyot tipi olarak sınıflandırılan bu komponent, 500 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 1.8V forward voltage düşümü ve 12 mA @ 1200V ters sızıntı akımı karakteristikleri ile endüstriyel güç elektronik, elektrik çevirici, kaynak cihazları ve UPS sistemleri gibi yüksek akım doğrultma uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 260 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
