MEE250-12DA

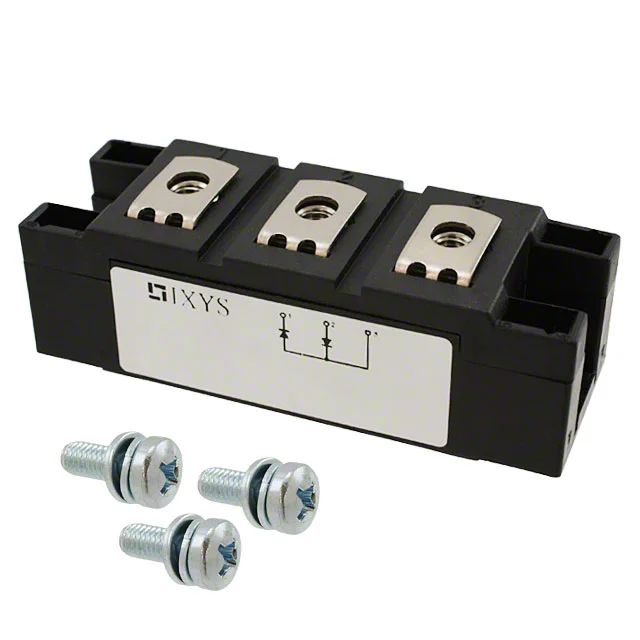

DIODE MODULE 1.2KV 260A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MEE250
MEE250-12DA Hakkında
MEE250-12DA, Littelfuse tarafından üretilen 1200V 260A kapasiteli bir doğrultma diyot modülüdür. Seri bağlı çift diyot konfigürasyonu ile tasarlanmış olan bu komponent, endüstriyel güç elektroniği uygulamalarında AC/DC doğrultma işlevi görmektedir. Fast Recovery teknolojisine sahip diyot, 500 ns'lik ters toparlanma süresi ile yüksek frekanslı çalışma ortamlarına uygun olup, 260A ortalama doğrultulmuş akım kapasitesine sahiptir. Maksimum 1.8V ileri gerilim düşüşü ve chassis mount montaj tipi ile ısıl yönetim için uygun tasarıma sahiptir. Beyaz eşya, endüstriyel kontrol, ve güç kaynağı sistemlerinde kullanılan standart bir diyot çeşididir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 260A |
| Current - Reverse Leakage @ Vr | 12 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 500 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.8 V @ 260 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
