Diyotlar - Doğrultucular - Tekil

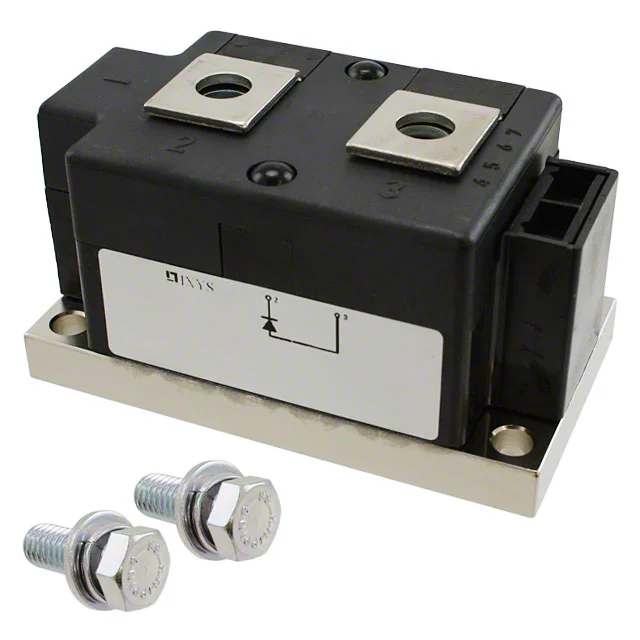

MDO500-22N1
DIODE GEN PURP 2.2KV 560A Y1-CU
- Üretici
- Littelfuse
- Paket/Kılıf
- Y1-CU
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MDO500
MDO500-22N1 Hakkında
MDO500-22N1, Littelfuse tarafından üretilen 2.2kV voltaj sınıfındaki general purpose doğrultma diyotudur. 560A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılır. Chassis mount Y1-CU paketinde sunulan bu diyot, endüstriyel güç kaynakları, kaynak makineleri, motor kontrol devreleri ve AC/DC dönüştürücülerde doğrultma işlevi görür. 1.3V @ 1200A ileri gerilim düşüşü ve standart hızlı iyileşme özelliği (>500ns) ile enerji dağılımında verimli çalışır. 30mA maksimum ters sızıntı akımı ile soğuk çalışma koşullarında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 576pF @ 700V, 1MHz |
| Current - Average Rectified (Io) | 560A |
| Current - Reverse Leakage @ Vr | 30 mA @ 2200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y1-CU |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y1-CU |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1200 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
