Diyotlar - Doğrultucular - Tekil

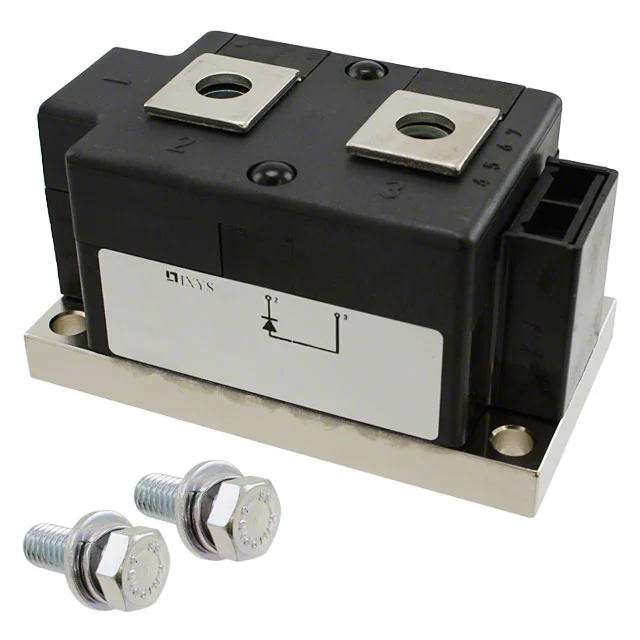

MDO500-12N1
DIODE GEN PURP 1.2KV 560A Y1-CU
- Üretici
- Littelfuse
- Paket/Kılıf
- Y1-CU
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- MDO500
MDO500-12N1 Hakkında
MDO500-12N1, Littelfuse tarafından üretilen 1.2kV genel amaçlı standart diyot olup, 560A ortalama doğrultma akımı kapasitesine sahiptir. Y1-CU kasa tipi ile chassis mount uygulamaları için tasarlanmıştır. 1.3V iletkenim voltajına (1200A'de) ve 30mA ters kaçak akımına (1200V'de) sahip olan bu bileşen, 500ns'den büyük recovery time ile endüstriyel uygulamalarda, güç kaynağı devrelerinde, invertör sistemlerinde ve doğrultma uygulamalarında kullanılır. Yüksek akım kapasitesi nedeniyle ağır yük uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 762pF @ 400V, 1MHz |
| Current - Average Rectified (Io) | 560A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y1-CU |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y1-CU |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
