Diyotlar - Doğrultucular - Diziler

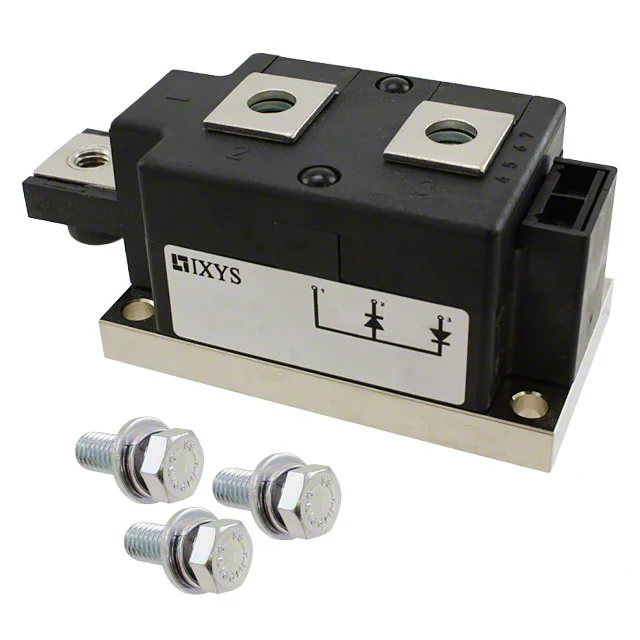

MDD312-22N1
DIODE MODULE 2.2KV 310A Y1-CU
- Üretici
- Littelfuse
- Paket/Kılıf
- Y1-CU
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD312-22N1
MDD312-22N1 Hakkında
MDD312-22N1, Littelfuse tarafından üretilen yüksek voltaj doğrultma diyot modülüdür. 2200V DC reverse voltaj ve diode başına 310A ortalama doğrultulmuş akım kapasitesine sahiptir. 1 Pair Series Connection konfigürasyonunda tasarlanmış standart türü diyottur. Y1-CU kasa tipinde chassis mount olarak monte edilir. Maksimum forward voltajı 600A akımında 1.32V olup, 2200V de reverse leakage akımı 30mA'dir. >500ns standart recovery time özelliğine sahiptir. Endüstriyel güç kaynakları, welding cihazları ve yüksek akım uygulamalarında doğrultma işlevi görmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 310A |
| Current - Reverse Leakage @ Vr | 30 mA @ 2200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y1-CU |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y1-CU |
| Voltage - DC Reverse (Vr) (Max) | 2200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.32 V @ 600 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
