Diyotlar - Doğrultucular - Diziler

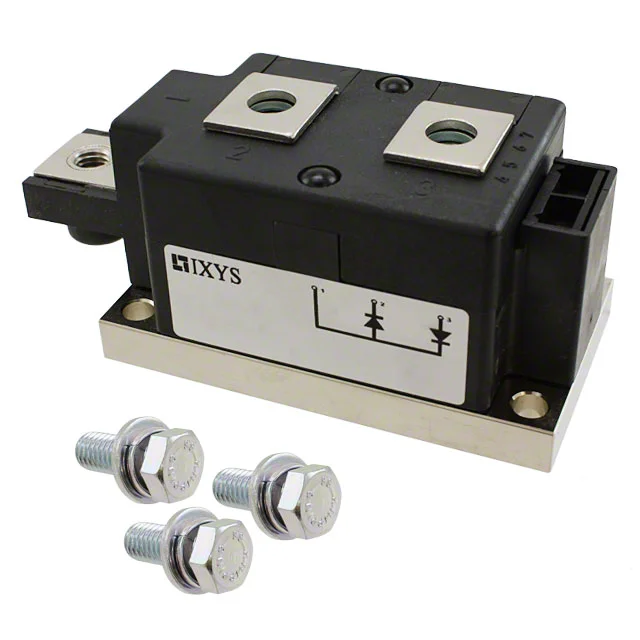

MDD255-12N1
DIODE MODULE 1.2KV 270A Y1-CU
- Üretici
- Littelfuse
- Paket/Kılıf
- Y1-CU
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD255-12N1
MDD255-12N1 Hakkında
MDD255-12N1, Littelfuse tarafından üretilen 1.2kV rated voltage kapasitesinde bir doğrultma diyot modülüdür. 270A ortalama doğrultulmuş akım (Io) ile yüksek güç uygulamaları için tasarlanmıştır. Seri bağlı direnç konfigürasyonunda iki diyot içeren bu modül, chassi montajlı Y1-CU paketinde sunulmaktadır. 1.4V maksimum forward voltage ve 30mA reverse leakage akımı özellikleri ile AC/DC güç dönüştürücüler, endüstriyel uygulamalar ve yüksek akım doğrultma devreleri için kullanılır. Standard recovery hızı ile >500ns recovery time sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 270A |
| Current - Reverse Leakage @ Vr | 30 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y1-CU |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y1-CU |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 600 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
