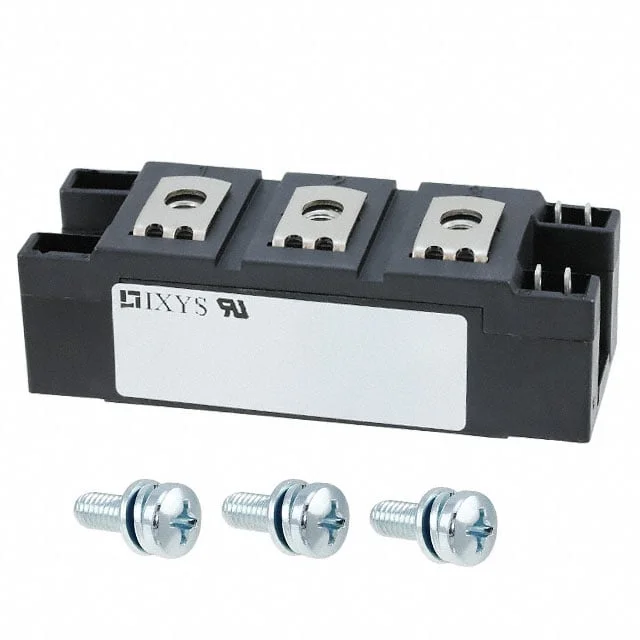

MDD200-18N1
DIODE MODULE 1.8KV 224A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD200-18N1
MDD200-18N1 Hakkında
MDD200-18N1, Littelfuse tarafından üretilen yüksek voltaj diyot modülüdür. 1800V DC reverse voltaj ve 224A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, 1 çift seri bağlı diyot konfigürasyonunda tasarlanmıştır. Y4-M6 kasa tipi ile chassis mount uygulamalarına uygun hale getirilmiştir. Maksimum 1.3V forward voltaj düşüşü (300A'da) ve 20mA reverse leakage akımı özellikleriyle, endüstriyel güç dönüştürme, kaynak makineleri, UPS sistemleri ve yüksek güçlü doğrultma uygulamalarında kullanılır. Standard recovery karakteristiğine sahip olan komponent, >500ns recovery time ile hızlı anahtarlama devrelerinde etkin bir şekilde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 224A |
| Current - Reverse Leakage @ Vr | 20 mA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
