Diyotlar - Doğrultucular - Diziler

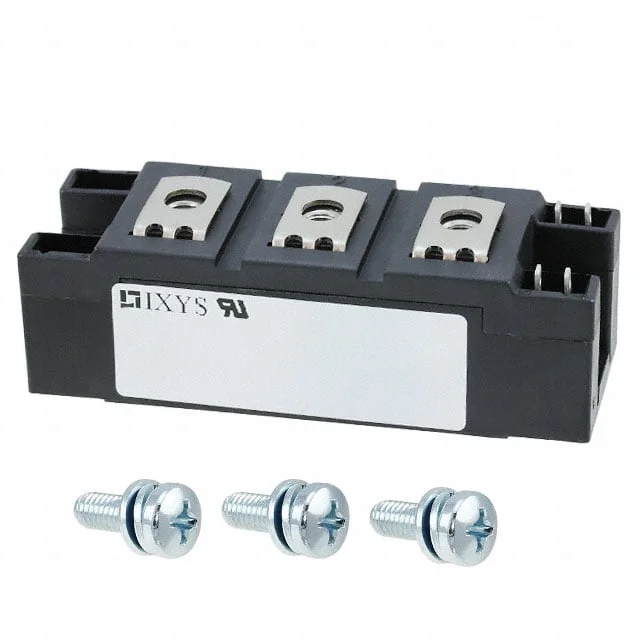

MDD200-16N1
DIODE MODULE 1.6KV 224A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD200-16N1
MDD200-16N1 Hakkında
MDD200-16N1, Littelfuse tarafından üretilen yüksek akım doğrultma diyot modülüdür. 1.6kV ters voltaj ve 224A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, endüstriyel güç dönüştürme uygulamalarında kullanılır. Y4-M6 paketinde sunum yapan modül, 1 çift seri bağlı standart diyot konfigürasyonuna sahiptir. 300A akım seviyesinde 1.3V maksimum ileri gerilim ve 1600V'ta 20mA ters kaçak akımı gösterir. Şasi monte tipi tasarımı, konvektif soğutma sistemli güç üniteleri, motor kontrol devreleri ve kaynak makinelerinde yaygın olarak uygulanmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 224A |
| Current - Reverse Leakage @ Vr | 20 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
