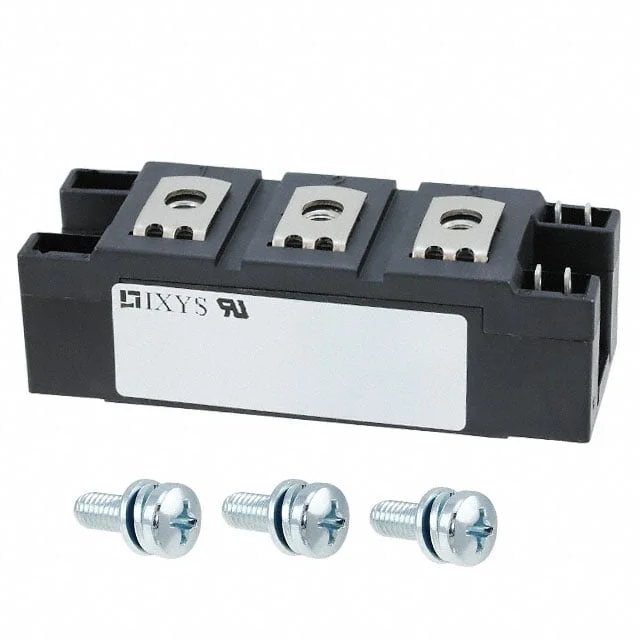

MDD200-14N1
DIODE MODULE 1.4KV 224A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD200-14N1
MDD200-14N1 Hakkında
MDD200-14N1, Littelfuse tarafından üretilen 1.4kV/224A kapasiteli güç doğrultma diyot modülüdür. Y4-M6 paketinde chassi montajı için tasarlanmış bu bileşen, 1 çift seri bağlı standart diyot konfigürasyonuna sahiptir. 300A'de maksimum 1.3V ileri gerilim düşümü ve 1400V'da 20mA ters sızıntı akımı ile karakterize edilmiş bu modül, industrial güç kaynakları, kaynak makineleri, motor kontrolörleri ve UPS sistemleri gibi yüksek akım doğrultma uygulamalarında kullanılır. Standard recovery tipi >500ns ters kurtarma süresi ile çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 224A |
| Current - Reverse Leakage @ Vr | 20 mA @ 1400 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
