Diyotlar - Doğrultucular - Diziler

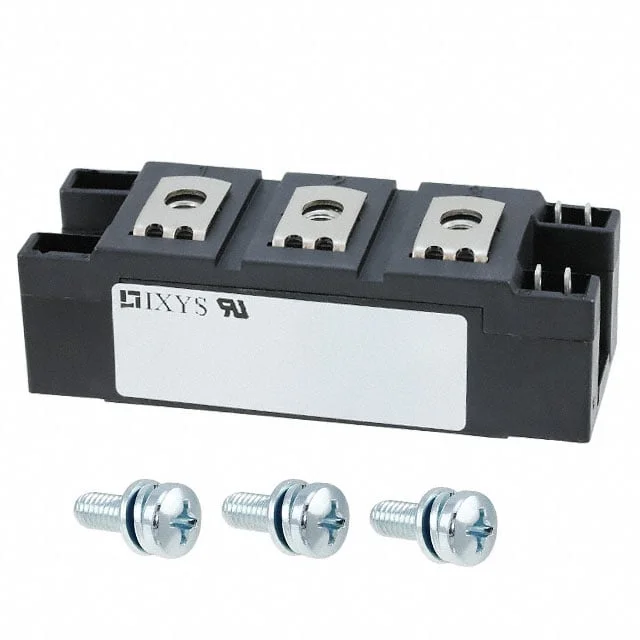

MDD172-12N1
DIODE MODULE 1.2KV 190A Y4-M6
- Üretici
- Littelfuse
- Paket/Kılıf
- Y4-M6
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MDD172-12N1
MDD172-12N1 Hakkında
MDD172-12N1, Littelfuse tarafından üretilen 1.2kV 190A kapasiteli doğrultma diyot modülüdür. Y4-M6 kasa tipi ile chassis montaj uygulamalarında kullanılmak üzere tasarlanmıştır. Seri bağlı diyot çifti konfigürasyonuna sahip bu standart recovery modülü, yüksek akım uygulamalarında doğrultma ve enerji dönüştürme işlevlerini yerine getirir. 1200V ters voltaj kapasitesi ile endüstriyel güç kaynakları, motor kontrol devrelerinde ve ağır yük uygulamalarında çalışır. Maksimum forward voltajı 300A'de 1.15V seviyesindedir. Aktif durumdaki bu komponent, yüksek güç elektrik sistemlerinde güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 190A |
| Current - Reverse Leakage @ Vr | 20 mA @ 1200 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Package / Case | Y4-M6 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | Y4-M6 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.15 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
