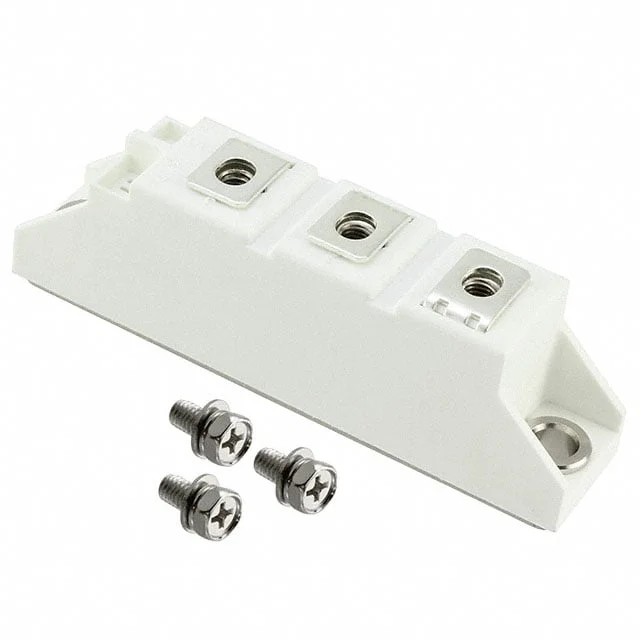

MD70C16D1-BP
DIODE RECT 1600V 70A D1 PACK
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD70C16D
MD70C16D1-BP Hakkında
MD70C16D1-BP, Micro Commercial Components tarafından üretilen 1600V 70A kapasiteli bir doğrultma diyotu dizisidir. D1 chassis mount pakette sunulan bu komponent, seri bağlantılı diyot çiftinden oluşmaktadır. 70A ortalama doğrultulmuş akım kapasitesi ile endüstriyel güç kaynakları, invertörler ve yüksek gerilim uygulamalarında kullanılır. Maksimum ters gerilim (Vr) 1600V olup, ters sızıntı akımı 1600V'de 5mA'dir. 1.3V ileri gerilim düşüşü (Vf) 200A'de ölçülür. Geri kazanım süresi 500ns üstünde ve 200mA üstü akımlarda standart karakteristiklere sahiptir. -40°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. Yüksek gerilim doğrultma ve enerji dönüştürme devrelerinde güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 70A |
| Current - Reverse Leakage @ Vr | 5 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
