Diyotlar - Doğrultucular - Diziler

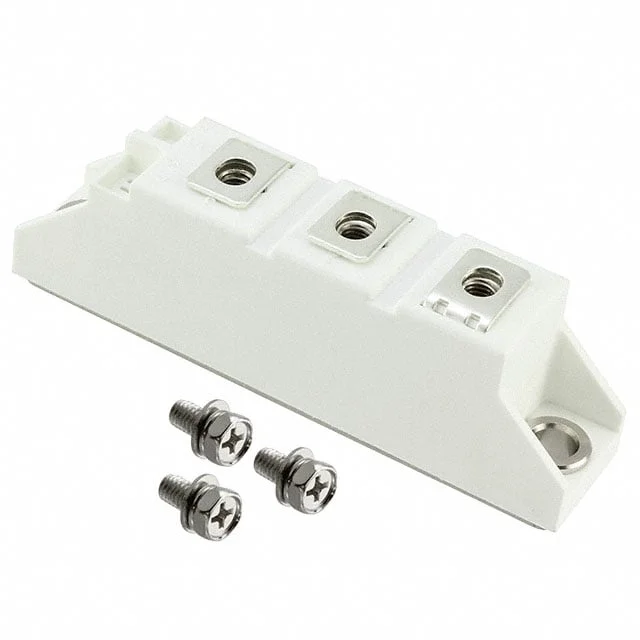

MD70A16D1-BP
DIODE RECT 1600V 70A D1 PACK
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD70A16D1
MD70A16D1-BP Hakkında
MD70A16D1-BP, Micro Commercial Components tarafından üretilen 1600V/70A güç doğrultma diyotudur. Common anode konfigürasyonunda tasarlanan bu diyot, D1 kasa tipi ile chassis mount uygulamalarına uygundur. 70A ortalama doğrultulmuş akım kapasitesi ile ağır yük uygulamalarında kullanılır. -40°C ile 150°C işletme sıcaklığı aralığında çalışan bileşen, 1600V ters gerilim toleransı ile yüksek gerilim endüstriyel devrelerinde, güç kaynakları, invertörler ve AC/DC dönüştürücü uygulamalarında tercih edilir. Standard recovery time karakteristiğine sahip olan diyot, 1.3V maksimum forward voltaj ile verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 70A |
| Current - Reverse Leakage @ Vr | 5 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Anode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
