Diyotlar - Doğrultucular - Diziler

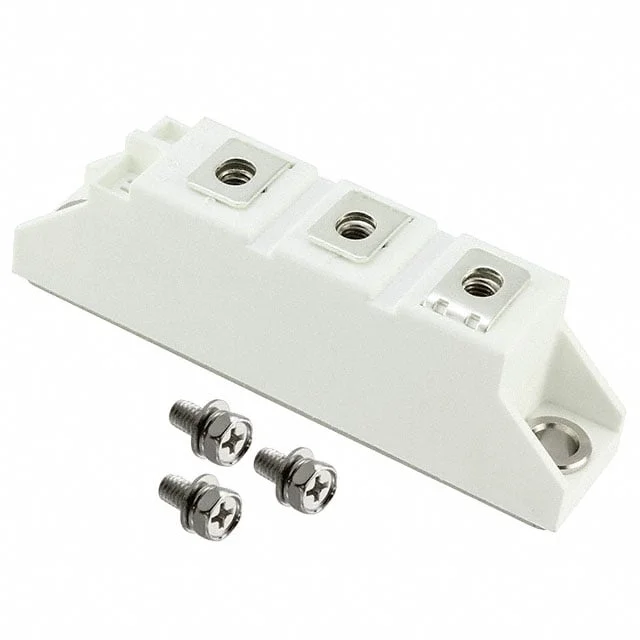

MD60C16D1-BP
DIODE RECT 1600V 60A D1 PACK
- Paket/Kılıf
- D1
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD60C16D1
MD60C16D1-BP Hakkında
MD60C16D1-BP, Micro Commercial Components tarafından üretilen 1600V ters gerilime dayanabilen 60A ortalama doğrultulanmış akım kapasiteli bir doğrultma diyodudur. D1 kasa tipinde chassis montaj için tasarlanan bu bileşen, 1 pair series connection konfigürasyonunda çalışır. -40°C ile 150°C arasında işletim sıcaklıklarında kullanılabilir. Ters yönde 5mA sızıntı akımı gösterir ve 200A akımda maksimum 1.45V ileri gerilim değerine sahiptir. Standard recovery karakteristiği >500ns, >200mA akım ile belirlenmiştir. Yüksek gerilim uygulamaları, endüstriyel doğrultucular, güç kaynakları ve kontrollü doğrultma devreleri gibi alanlarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 5 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | D1 |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D1 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.45 V @ 200 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
