Diyotlar - Doğrultucular - Diziler

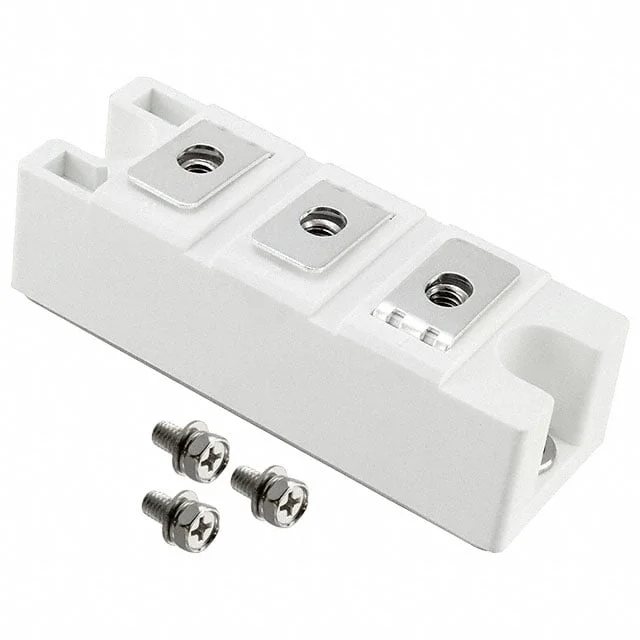

MD200K16D2-BP
DIODE RECT 1600V 200A D2 PAC
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD200K16D2
MD200K16D2-BP Hakkında
MD200K16D2-BP, Micro Commercial Components tarafından üretilen 1600V/200A yüksek güç doğrultma diyotu modülüdür. Common Cathode konfigürasyonlu 1 çift diyot içeren bu ürün, chassis mount şekilde montajlanır. Standard recovery tipi diyot olup, 1600V DC ters voltaj dayanımına ve 200A ortalama doğrultma akımına sahiptir. -40°C ile +150°C arasında çalışabilen bu modül, endüstriyel güç kaynakları, inverter devreleri, AC-DC dönüştürücüler ve yüksek akım uygulamalarında kullanılır. Forward voltajı 300A akımda maksimum 1.3V olup, ters sızıntı akımı 1600V'de 9mA'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 9 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
