Diyotlar - Doğrultucular - Diziler

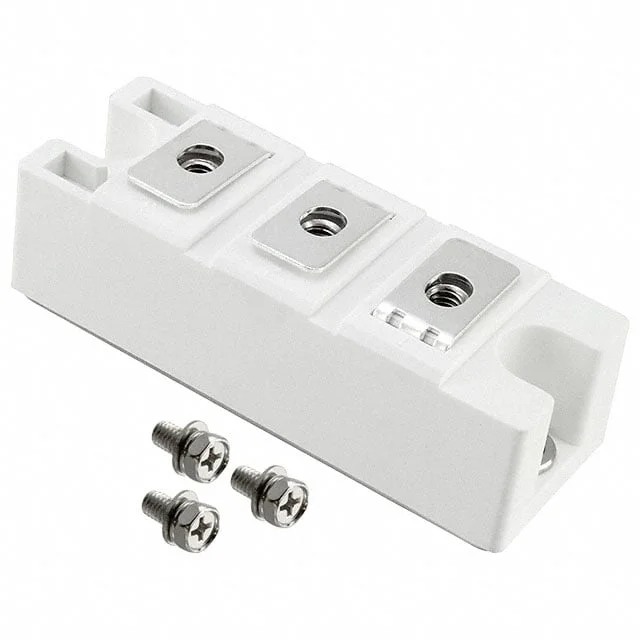

MD200C16D2-BP
DIODE RECT 1600V 200A D2 PAC
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD200C16D2
MD200C16D2-BP Hakkında
MD200C16D2-BP, Micro Commercial Components tarafından üretilen yüksek voltaj doğrultma diyotu modulüdür. 1600V ters voltaj ve 200A ortalama doğrultulmuş akım kapasitesiyle güç dönüşüm uygulamalarında kullanılır. Seri bağlı diyot çifti konfigürasyonuna sahip olan bu komponent, şasi montajı için tasarlanmıştır. -40°C ile 150°C arasında çalışan bileşen, endüstriyel konverter, inverter ve rectifier devrelerinde yer alır. 1.3V maksimum forward voltaj değeri ve standart recovery karakteristiği ile AC/DC güç kaynakları ve motor kontrol sistemlerinde uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 200A |
| Current - Reverse Leakage @ Vr | 9 mA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
