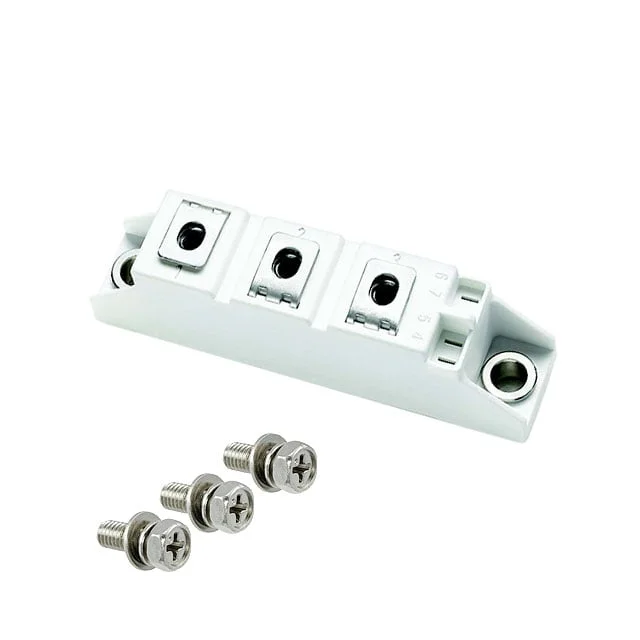

MD1890A-BM2MM
DIODE MODULE GP 1800V 90A A3
- Üretici
- Littelfuse
- Paket/Kılıf
- A-3 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD1890A
MD1890A-BM2MM Hakkında
MD1890A-BM2MM, Littelfuse tarafından üretilen yüksek gerilim doğrultma diyot modülüdür. A-3 chassis mount pakette yer alan bu bileşen, 1800V DC reverse voltajında 90A ortalama rectified akım kapasitesine sahiptir. 1 Pair Series Connection konfigürasyonunda tasarlanan modül, standart hız karakteristiğine (>500ns) ve -40°C ~ 150°C çalışma sıcaklık aralığına sahiptir. Forward voltajı maksimum 1.6V @ 280A ve reverse leakage akımı 500µA @ 1800V'dir. Ürün durum Obsolete olup, yüksek voltaj uygulamalarında güç dönüştürme, doğrultma ve koruma devreleri tasarımında kullanıldığı bilinmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 90A |
| Current - Reverse Leakage @ Vr | 500 µA @ 1800 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | A-3 Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | A3 |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 280 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
