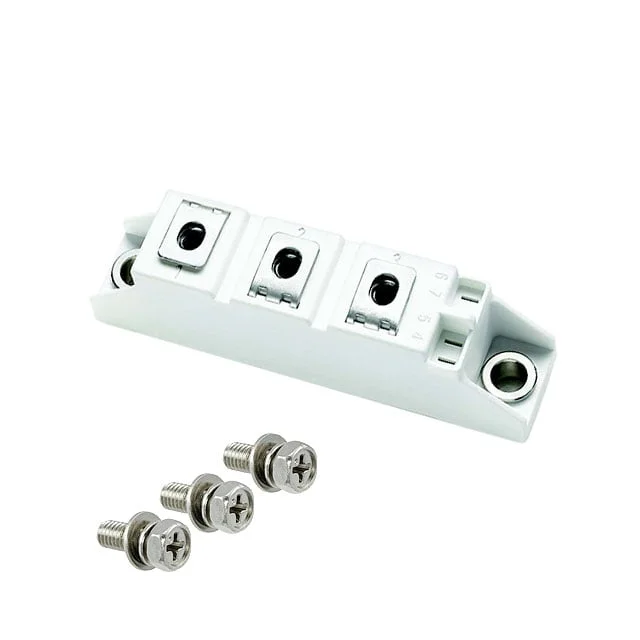

MD18110A-DKM2MM
DIODE MODULE GP 1800V 110A A3
- Üretici
- Littelfuse
- Paket/Kılıf
- A-3 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD18110A
MD18110A-DKM2MM Hakkında
MD18110A-DKM2MM, Littelfuse tarafından üretilen yüksek voltaj doğrultucu diyot modülüdür. 1800V ters voltaj sınıflaması ile güç kaynakları, invertörler ve AC/DC dönüştürücülerde kullanılır. 110A ortalama doğrultulmuş akım kapasitesine sahip olan komponent, Common Cathode konfigürasyonunda 1 çift diyot içerir. A-3 modül paketinde chassis mount tipi olup, -40°C ile 150°C arasında çalışabilir. Standart recovery özelliğine (>500ns) ve maksimum 1.6V forward voltage değerine sahiptir. Endüstriyel güç uygulamaları ve yüksek voltaj sistemlerinde doğrultucu görevi görmek için tasarlanmıştır. Ürün üretimi durdurulmuş (obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 110A |
| Current - Reverse Leakage @ Vr | 500 µA @ 1800 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | A-3 Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | A3 |
| Voltage - DC Reverse (Vr) (Max) | 1800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 350 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
