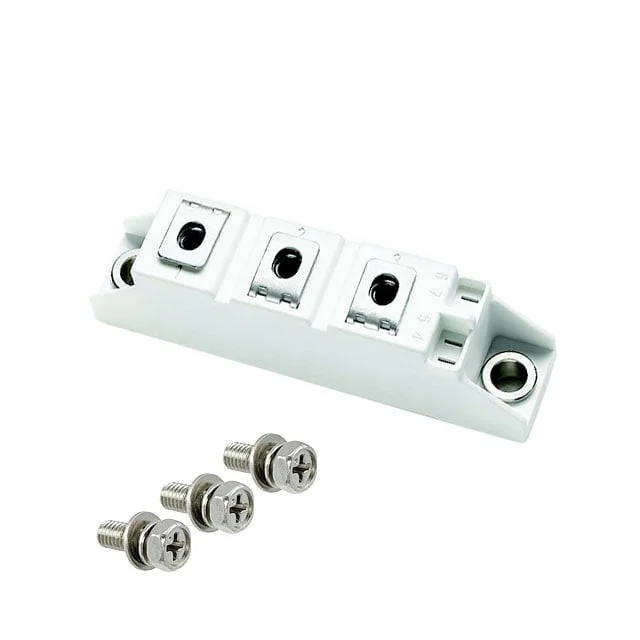

MD1690A-BM2MM
DIODE MODULE GP 1600V 90A A3
- Üretici
- Littelfuse
- Paket/Kılıf
- A-3 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD1690A
MD1690A-BM2MM Hakkında
MD1690A-BM2MM, Littelfuse tarafından üretilen 1600V 90A kapasiteli bir doğrultma diyot modülüdür. A-3 kasa tipi chassis mount konfigürasyonunda tasarlanmış olup, 1 çift seri bağlı diyot içermektedir. Maksimum forward voltajı 1.6V @ 280A'da belirlenmiş, reverse voltaj kapasitesi 1600V'tir. Standard tipi hızlı diyot olarak sınıflandırılmış ve >500ns recovery time özelliğine sahiptir. -40°C ile 150°C arasında operating temperature aralığında kullanılabilir. Reverse leakage current 500µA @ 1600V'dir. Endüstriyel güç dönüştürme uygulamaları, kontrol devreleri ve yüksek gerilim doğrultma sistemlerinde kullanılan bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 90A |
| Current - Reverse Leakage @ Vr | 500 µA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | A-3 Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | A3 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 280 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
