Diyotlar - Doğrultucular - Diziler

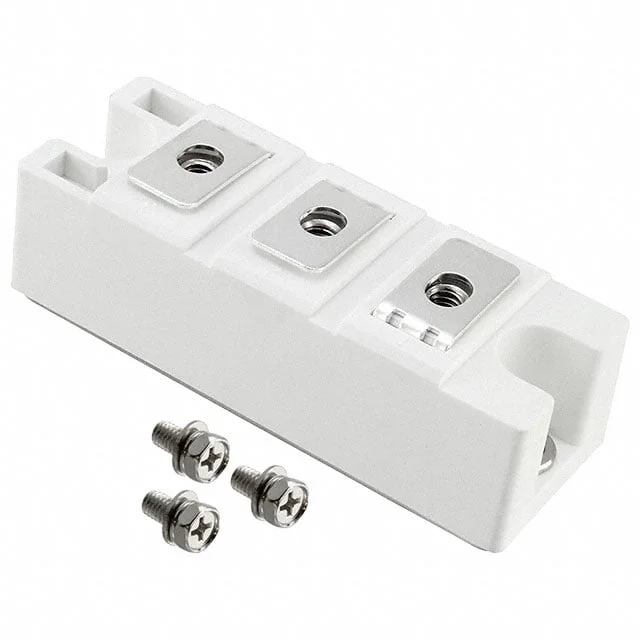

MD165K16D2-BP
DIODE RECT 1600V 165A D2 PAC
- Paket/Kılıf
- Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD165K16D2
MD165K16D2-BP Hakkında
MD165K16D2-BP, Micro Commercial Components tarafından üretilen 1600V/165A kapasiteli yüksek akım doğrultma diyotu modülüdür. Common Cathode konfigürasyonunda iki diyot çiftinin bulunduğu bu komponentin maksimum reverse voltajı 1600V olup, ortalama doğrultulmuş akımı diyot başına 165A'dir. 1.4V maksimum forward voltaj değeri 300A akımda ölçülmüştür. -40°C ile 150°C junction sıcaklık aralığında çalışabilen bu Standard Recovery diyotu, chassis mount tipi paketlemesinde sunulmaktadır. Üç fazlı dönüştürücüler, güç kaynakları, endüstriyel doğrultma uygulamaları ve ağır yük doğrultma devrelerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 165A |
| Current - Reverse Leakage @ Vr | 9 mA @ 1600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Active |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 300 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
