Diyotlar - Doğrultucular - Diziler

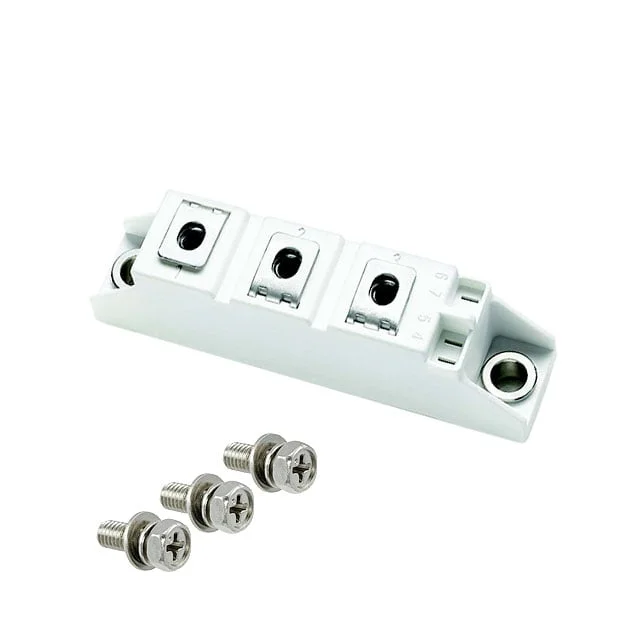

MD16110A-BM2MM
DIODE MODULE GP 1600V 110A A3
- Üretici
- Littelfuse
- Paket/Kılıf
- A-3 Module
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MD16110A
MD16110A-BM2MM Hakkında
MD16110A-BM2MM, Littelfuse tarafından üretilen bir güç diyot modülüdür. 1600V ters voltaj kapasitesi ve 110A ortalama doğrultulmuş akım ile tasarlanmıştır. Standart recovery hızına sahip bu komponent, 1 pair seri bağlantı konfigürasyonunda çalışır. A-3 chassis mount paketi ile sunulan modül, -40°C ile 150°C arasında çalışma sıcaklığında kullanılabilir. Forward voltajı 350A'de maksimum 1.6V'tur. 1600V ters voltajda ters kaçak akımı 500µA'dir. Endüstriyel güç uygulamaları, invertörler ve doğrultucu devrelerde kullanılan bu komponent şu anda üretimi durdurulmuş durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 110A |
| Current - Reverse Leakage @ Vr | 500 µA @ 1600 V |
| Diode Configuration | 1 Pair Series Connection |
| Diode Type | Standard |
| Mounting Type | Chassis Mount |
| Operating Temperature - Junction | -40°C ~ 150°C |
| Package / Case | A-3 Module |
| Part Status | Obsolete |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | A3 |
| Voltage - DC Reverse (Vr) (Max) | 1600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 350 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
